Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE3 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1100/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 NM |
---|---|---|---|
Plaats van herkomst: | Changzhou, China | Het houden van Torsie: | 7000 NM |
Het overhellen torsie: | 744 NM | Nominaal vermogentorsie: | 0,065 t/min |
Gebruik: | zonnedrijvers | Bescherm Eigenschap: | IP66 |
Hoog licht: | solar tracker drive,slewing drive for solar tracking system |

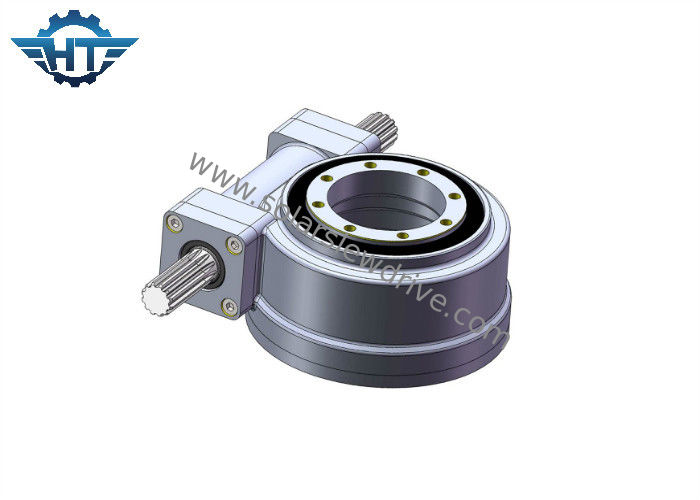

SE3 Wormwiel IP66 Zwenkringlagers voor zonnevolgsysteem
Beschrijving
Zwenkaandrijving, gewoonlijk aangeduid als zwenkuitrusting of zwenklagers, is een compleet, klaar om te installeren systeem dat bestaat uit een kogel- of rolzwenkringlager, aandrijflijn en volledig gesloten behuizing. Het kan worden aangepast met hydraulische of elektrische motoren, remmen, planetaire versnellingsbakken, corrosiebescherming en vele andere opties.
Voordeel
1. Gebruik een wormwiel om rotatie te bereiken, die langzamer zijn in snelheid maar een invoerkoppel bij veel hogere verhoudingen kunnen vergroten en worden gebruikt in toepassingen die een hoog koppel vereisen
2. Ingesloten ontwerp, IP66 beschermingsklasse die perfect is voor zware omstandigheden buiten zoals haven, mijnbouw enz.
3. Zelfblokkerende functie waardoor het een veiligheidsonderdeel is
4. Kan verschillende tandwielmotor vastmaken om een grote overbrengingsverhouding te krijgen, waardoor de hele eenheid een lage snelheid krijgt met een hoog koppel
Parameters van SE Slew Ring Drive
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Opmerkingen
1. Verschillende motoren (AC, DC en hydraulisch) kunnen worden ontworpen volgens de eis van de klant.
2. As tegenover motor kan kiezen om zeskantkop te zijn of niet zeskantkop.
Toepassing
