Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE14 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~1100 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Toestelverhouding: | 125:1 | Type: | Ingesloten |
---|---|---|---|
Toepassing: | Zonne-energie | Stuurprogramma: | hydraulische motor |
IP-Grade: | IP66 | kleur: | Zoals gevraagd |
Effciency: | 40% | Weerslag: | 0.1° |
Hoog licht: | hydraulisch zwenk motor,zwenkend toestel |

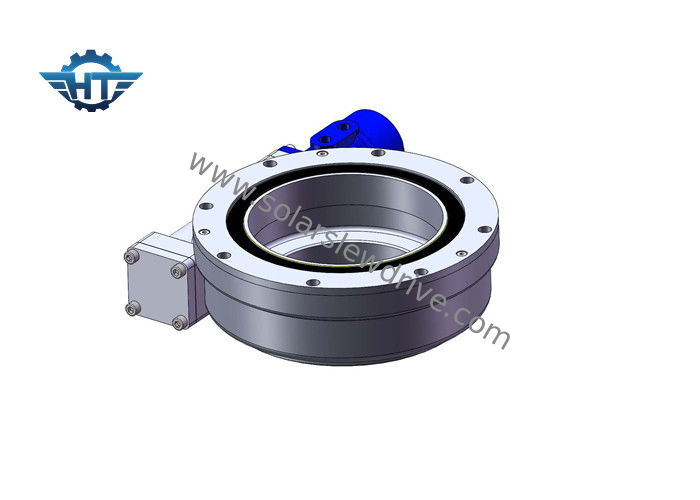

Hoge precisie draaikranslager met hydraulische motor voor zonnevolgersysteem
Beschrijving
Zwenklager is een lager dat in staat is om axiale belasting, radiale belasting en kantelend koppel te dragen. Onder normale omstandigheden hebben zwenkringen hun eigen montagegaten, smeermiddelgaten en afdichtgaten, om te voldoen aan de verschillende behoeften van de verschillende gastheer die onder de verschillende omstandigheden werkt.
Kenmerken
1. Overbrengingsverhouding
De rotatie van de draaikransaandrijving verlaagt de snelheid van het aangedreven element en vermenigvuldigt ook zijn koppel en verhoogt het evenredig naarmate de snelheid afneemt. De snelheidsverhouding van assen hangt af van de verhouding van het aantal schroefdraden op de worm tot het aantal tanden in het wormwiel of tandwiel.
2. Zandloper worm
Onze zwenkaandrijvingen maken gebruik van zandloperwormtechnologie, waarbij de worm is gevormd om meer tanden in de versnelling te laten passen. Deze verhoogde aangrijping van de tanden resulteert in grotere sterkte, efficiëntie en duurzaamheid.
3. functie
Zwenkaandrijvingen werken met standaard wormtechnologie, waarbij de worm op de horizontale as fungeert als de bestuurder voor het tandwiel, in het algemeen wordt de as aangedreven door een elektrische tandwielmotor. En het is zelfsluitend.
voordelen
1. Rotatie 360 graden
2. Kan een reductiemotor links of rechts bevestigen
3. De tandwielspeling is al in de fabriek ingesteld
4. Eenvoudige installatie en weinig onderhoud
5. Compact ontwerp
6. zelfsluitende; geen rem nodig
7. Kleine speling
Prestatieparameters van SE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
