Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | VE7“ |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 280~504 / pc |
| Verpakking Details: | Kast van triplex |
| Levertijd: | 15~45 dagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 2000 stuks per maand |
| Materiaal voor wormgereedschap: | 50Mn, 42CrMo | Efficiëntie: | 40% |
|---|---|---|---|
| Precisiteit: | 0.15° | Levensduur: | 30 jaar |
| Geluidsniveau: | ≤ 65 dB | Werktemperatuur: | -20℃~+80℃ |
| Productnaam: | Horizontaal zonne-opsporingssysteem | Standaardspanning: | 24V |
| Hoog licht: | VE7 het wormtoestel zwenkt Aandrijving,High efficiency worm gear slew drive,Ve7 zonne-tracker slew drive |
||

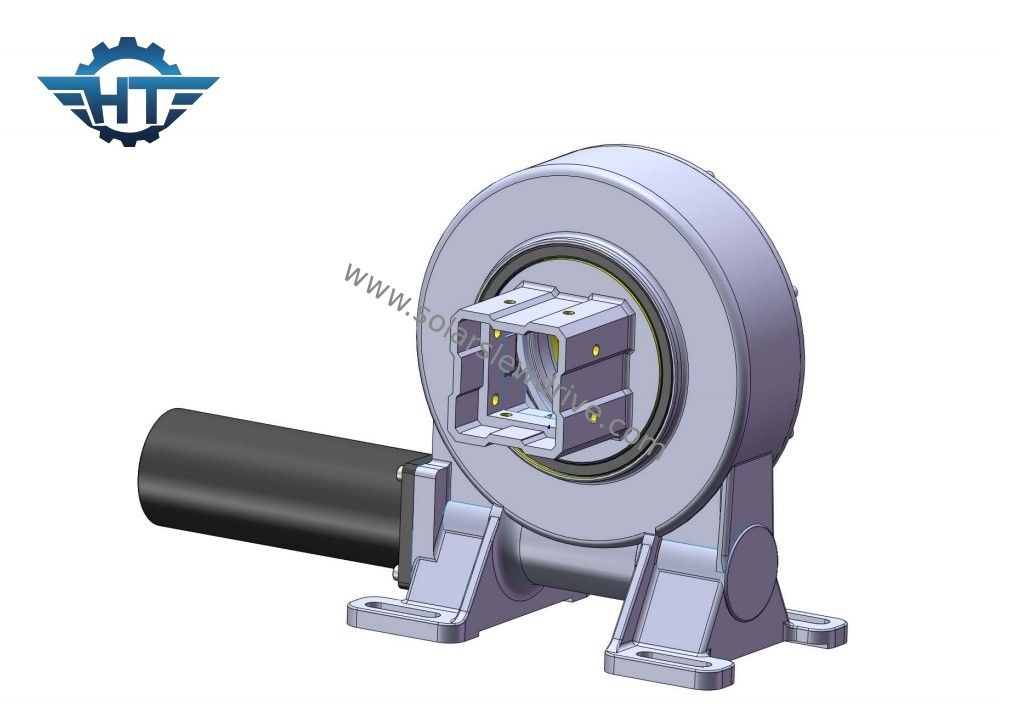

VE7 Worm Gear Slew Drive voor horizontaal zonne-opsporingssysteem
Beschrijving van de versnellingsbak met slew-drive VE7
Een draaiende versnellingsbak, ook bekend als een draaiende aandrijving of draaiende ring, is een mechanisch apparaat dat wordt gebruikt om rotatiebeweging of draaibeweging te bieden aan zware machines en apparatuur.Het wordt gewoonlijk gebruikt in toepassingen die een gecontroleerde rotatie vereisen, zoals kranen, graafmachines, windturbines en zonne-trackers.
De draaige versnellingsbak bestaat uit verschillende belangrijke onderdelen:
Buitenste ring: de buitenste ring dient als het vaste deel van de versnellingsbak en zorgt voor een stabiel montageoppervlak.Het is meestal cirkelvormig en heeft een reeks tandwielen of tandwielen op de binnenkant.
Inner Ring: De inwendige ring is verbonden met de apparatuur of de machine die draaibewegingen vereist.De binnenste ring heeft ook versnellingsbomen of tandwielen op de buitenste omtrek.
Versnellingsmechanisme: Het versnellingsmechanisme maakt het mogelijk de binnenste ring in verhouding tot de buitenste ring te draaien.Het bestaat doorgaans uit een reeks tandwielen of rollen die zich met de tanden of de tandwielen op zowel de binnenste als de buitenste ringen verbinden.Door het koppel over te dragen en de wrijving te verminderen, maakt het versnellingsmechanisme een soepele en gecontroleerde draaibeweging mogelijk.
aandrijfsysteem: het aandrijfsysteem is verantwoordelijk voor het leveren van stroom aan de draaige versnellingsbak.Het aandrijfsysteem draagt de rotatie-energie over op het versnellingsmechanisme, waarbij de draaibeweging wordt geïnitieerd.
Lagers: Schuifversnellingsbakken bevatten lagers om de belasting te ondersteunen en wrijving tijdens de rotatie te minimaliseren.de stabiliteit en duurzaamheid van de versnellingsbak.
Afdichting en smering: om de interne onderdelen te beschermen tegen verontreinigingen en een soepele werking te garanderen, zijn de draaiboksen voorzien van afdichtingssystemen.en andere deeltjes van het binnendringen van de versnellingsbakHet smeeren is ook essentieel om de wrijving en slijtage tussen bewegende onderdelen te verminderen en de levensduur van de versnellingsbak te verlengen.
Technische gegevens van verticale schuifdrijvers van een enkele serie
| Model | Verhouding | Nominaal uitgangsmoment (N.m.) | Tiltkoppel (N.m) | Het vasthoudend koppel (N.m.) | Axiële belasting (kN) | Radiële belasting (kN) | Efficiëntie | Precisie (°) | Zelfvergrendeling | Gewicht (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Ja, dat klopt. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Ja, dat klopt. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Ja, dat klopt. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Ja, dat klopt. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Ja, dat klopt. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Ja, dat klopt. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Ja, dat klopt. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Ja, dat klopt. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Ja, dat klopt. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Ja, dat klopt. | 251 |
Toepassingen
Sling-versnellingsbakken zijn ontworpen om een precieze en gecontroleerde draaibeweging te bieden, waardoor zware apparatuur horizontaal of verticaal kan draaien.harde omgevingsomstandigheden, en continue werking, waardoor ze cruciale onderdelen zijn in verschillende industriële en bouwtoepassingen.
Glossarium van belangrijke parameters
Tekenmoment:Dit koppel is de zwaartekrachtbelasting vermenigvuldigd met de afstand tussen de ladingpositie en het middelpunt van het draaibalant.De draaiende aandrijving wordt omgedraaid..
Radiële belasting:Verticale belasting ten opzichte van de as van het draaigoed
Axiële belasting:De belasting parallel aan de as van het draaibalans
Houdend koppel:Het is het omgekeerde koppel. Wanneer de aandrijving omgekeerd draait en de onderdelen niet beschadigd zijn, wordt het maximale bereikte koppel vasthoudend koppel genoemd, het wordt ook gezien als gebroken koppel.
Zelfvergrendeling:Alleen wanneer er belasting is, kan de draaiende aandrijving niet omkeren en wordt dus zelfvergrendeling genoemd.
