Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | VE9“ |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 280~504 / pc |
| Verpakking Details: | Triplex vak |
| Levertijd: | 15~45 dagen |
| Betalingscondities: | L / C, T / T, Western Union |
| Levering vermogen: | 2000 PCS PER MAAND |
| Materiaal: | 50Mn, 42CrMo | model: | VE9“ |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Outputtorsie: | 2250 NM |
| Het houden van Torsie: | kNm 31~45 | Het overhellen torsie: | kNm 16~21 |
| Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | hydraulisch zwenk motor,zwenkend toestel |
||

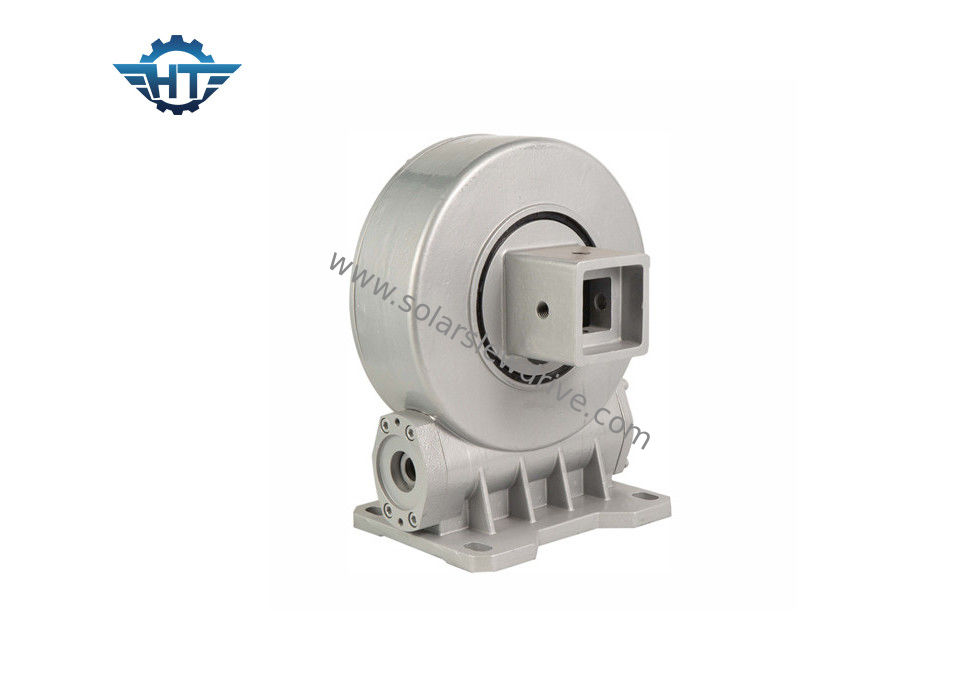

VE9 zwenkaandrijving versnellingsbak met 24v DC motor voor volgsysteem met één as
Omschrijving
De Serie VE is een robuuste zwenkaandrijving met gesloten tandwieloverbrenging die is uitgerust voor toepassingen met hoge werkcyclus, lage snelheid (<1 RPM). De toepassing ervan is zonne-energie.
voordelen
1. Hoog tegenhoudkoppel om de veiligheid van het zonnevolgsysteem te verbeteren
2. Harde stop binnenin voor het geval dat het softwarebesturingssysteem niet functioneert
3. Wikkelaandrijving naar binnen
4. Multi tand contact om hoge belasting te verzekeren
5. Zelfsluitende functie
Parameters van VE-serie
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Opmerking: De bovenstaande afmetingen en parameters kunnen worden bijgewerkt of aangepast, voor meer gedetailleerde afmetingen en parameters, raadpleeg onze verkooptekeningen.
Aangepaste services
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden gekoppeld, zoals hydraulische motoren, stappenmotoren, elektrische motoren etc.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
applicatons
Volgsysteem met enkele as
Volgsysteem met enkele as omvat de vlakke enkele as en de gekantelde enkele as.
