Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE3 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SE3 |
---|---|---|---|
Toestelverhouding: | 31:1 | Nominaal vermogentorsie: | 600nm |
Het houden van Torsie: | 1500NM | Het overhellen torsie: | 3000Nm |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | zwenkende aandrijving voor zonne volgend systeem,zwenk aandrijving voor zonnedrijver |

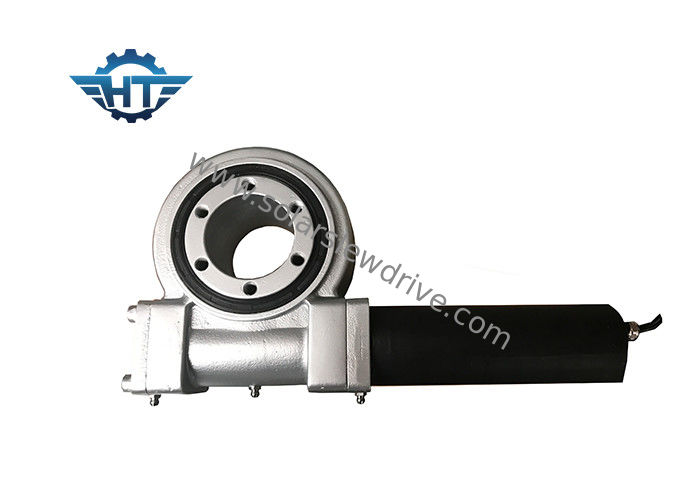

Worm Gear Single Axis Solar Tracker-versnellingsbak gekoppeld aan 12 / 24vdc-motoren voor Csp
Beschrijving
Onze zwenkaandrijving bestaat uit de behuizing, zwenklager, afdichting, omhullende worm en andere standaard hardware-accessoires. We kunnen ook verschillende soorten motoren matchen, zoals 12VDC of 24VDC elektronische planetaire reductiemotoren, hydraulische motoren, die kunnen bewegen voor rotatie met de klok mee en tegen de klok in met rotatie met stabiele prestaties en een hoog rendement.
SE3 3-inch zwenkaandrijvingen met enkele as hebben brede toepassingen, zoals een plat volgsysteem met één as, een schuin volgsysteem, een parabolische trog, fresnel- en heliostaatcentrales.
Voordelen
1. Hoog tegenhoudkoppel om de veiligheid van het zonnevolgsysteem te verbeteren
2. 360 graden draaibereik
3. Omhullende wormaandrijving naar binnen
4. Multi tandcontact om hoge belasting te verzekeren
5. Zelfsluitende functie
Technische data
Parameters van SE-modelprestaties | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Houdkoppel (Nm) | Tilting Torque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Efficiëntie | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfsluitend | Gewicht (kg) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0,1 | 66 | -30 ~ + 120 | Ja | 204 |
Opmerking: Voor meer gedetailleerde afmetingen en parameters verwijzen wij u naar onze verkooptekeningen.
Maatwerk
1. Speciaal ontwerp gebaseerd op verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden aangepast, zoals hydraulische motoren, stappenmotoren, elektromotoren enz.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaard kleur is RAL 9006.
