Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | ZSE1“ |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 280~504 / pc |
| Verpakking Details: | Triplex vak |
| Levertijd: | 15~45 dagen |
| Betalingscondities: | L / C, T / T, Western Union |
| Levering vermogen: | 2000 PCS PER MAAND |
| Materiaal: | 50Mn, 42CrMo | model: | SE1 |
|---|---|---|---|
| Toestelverhouding: | 32:1 | Nominaal vermogentorsie: | 400nm |
| Het houden van Torsie: | 1800 NM | Het overhellen torsie: | 1000Nm |
| Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | hydraulisch zwenk motor,zonnedrijversaandrijving |
||

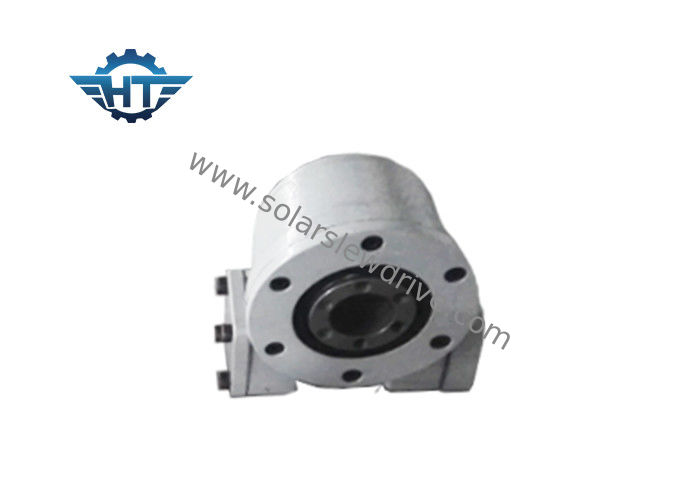

SE1 Wormwielaandrijving Zwenkaandrijving met 24vdc-elektromotoren voor PV-volgsysteem
Productomschrijving
1. Tandtype: Spiraalvormige tand
2. Lagerbelasting: lichte belasting
3. Aandrijvingstype: motoraandrijving
4. Diameter van roterend centrum: 40 mm
5. Module: 5
6. Aantal wormassen: 1
7. Overbrengingsverhouding: 28: 1
8. Efficiëntie: 40%
9. Zelfsluitende versnellingen: JA
10. Gewicht: 6kg
Verkooptekening
zwenkaandrijvingen worden veel toegepast in horizontaal enkelassig volgsysteem, hellend enkel volgsysteem en dubbelassig PV zonne-volgsysteem, heliostat zonnetorensysteem, parabolische trog geconcentreerde krachtcentrale, zonneschotel-tracker en lineair fresnel thermisch systeem, evenals scheepskraan, lift kraan, hout grijper, mijnbouw apparatuur, snij-apparatuur, antenne werkplatform, vrachtwagen kraan, booreiland, draaitafel, automatisering lijn en ga zo maar door.
voordelen
1. Hoog tegenhoudkoppel om de veiligheid van het zonnevolgsysteem te verbeteren
2. 360 graden roterend bereik
3. Wikkelaandrijving naar binnen
4. Multi tand contact om hoge belasting te verzekeren
5. Zelfsluitende functie
Parameters van SE-serie
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Opmerking: Raadpleeg onze verkooptekeningen voor meer gedetailleerde afmetingen en parameters.
Aangepaste services
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen worden gekoppeld, zoals hydraulische motoren, stappenmotoren, elektrische motoren etc.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code; onze standaardkleur is RAL 9006.
