Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo, QT | model: | SDE 7 |
---|---|---|---|
Toestelverhouding: | 57: 1 | Outputtorsie: | 0,8 kNm |
Het houden van Torsie: | kNm 6 | Het overhellen Torsie: | 9.2 kNm |
Efficiency: | 40% | Kleur: | gebaseerd op RAL |
Hoog licht: | Zwenkende Ringsaandrijving,de motor van de wormaandrijving |

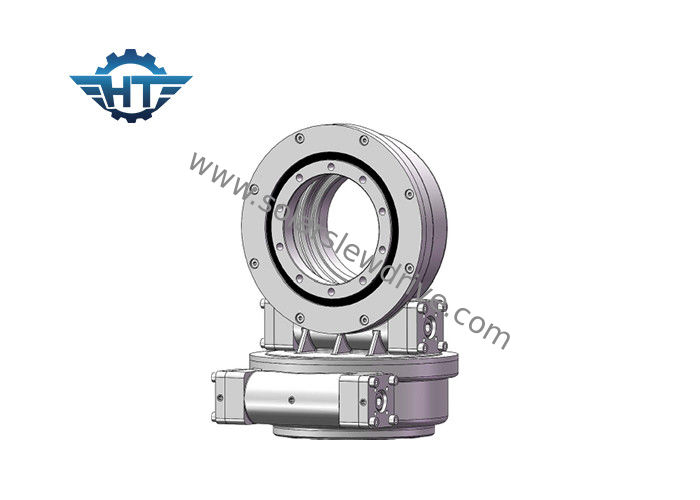

Hangtuo's zwenkende aandrijving bestaat uit de behuizing, zwenklager, afdichting, omhullende worm met enkele voltooide reserveonderdelen. We kunnen ook de elektronische motor en hydraulische motor produceren die worden gebruikt voor zwenkende aandrijvingen, die met de klok mee en tegen de richting van de klok in kunnen draaien.
Voordeel
1. Sterk kantelbaar moment op basis van draaikrans
2. Keur omhullende wormaandrijving aan
3. Rijd grotere belasting voor gebruik van meervoudig tandcontact
4. Betere statische zelfsluitende functie
Prestatiegrafiek van SDE 3, 5, 7
SDE modelprestatieparameters | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 56kg |
Opmerking: de bovenstaande afmetingen en parameters kunnen worden bijgewerkt of aangepast, voor meer gedetailleerde afmetingen en parameters, raadpleeg onze verkooptekeningen.
Classificaties en tekeningen
Er is meestal één as type; type met dubbele as, verticaal type en type met dubbele worm van 3 tot 25 inch, voor meer informatie neem contact met ons op voor de verkooptekening.
Bijvoorbeeld de verkooptekening SDE5 inch:
De installatiematen:
De prestatieparameters:
