Brand Name: | HangTuo |
Model Number: | SDE 21“ |
MOQ: | 1 stuk |
Prijs: | USD 280~504 / pc |
Delivery Time: | 15~45 dagen |
Payment Terms: | L / C, T / T, Western Union |

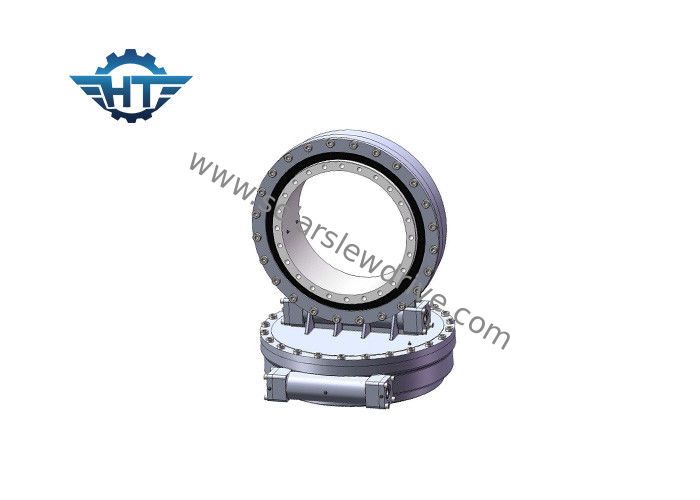

SDE 21 Toestelverhouding 125/1 Wormtoestel zwenkt Aandrijving Ingesloten Huisvestende Zandloper voor CPV
Productvoordeel
SDE3, SDE7, SDE21gediplomeerdeISO9001/CEzwenkthettoestelvan deaandrijvingswormvoorzondrijver
1) Hogere outputtorsie en holdingslading
2) Hoogste het volgen precisie
3) Het sterke corrosie efficiënte weerstand en verzegelen
Toepassing
SDE3, SDE7, de as zwenkende aandrijving van SDE21 het dubbele zwenkende dragen voor zonne-energie
Beschrijving
Zwenk aandrijving worden gebruikt voor gezamenlijke transmissie van as en radiale krachten evenals transmissie van het overhellen ogenblikken. Zwenk aandrijving bestaan uit een bal of rol zwenkende ring, hydraulische of elektrische aandrijving, en een volledig ingesloten huisvesting. Reeksse zwenkt aandrijving wordt ontworpen met wormtoestel.
Gegevensblad van Dubbele As Zwenkende Aandrijving
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 7 |
Opmerking: De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Toepassingsgebieden
Windenergiegebied | Metallurgische Machines |
Lichte Industrie | Zwaar Materiaal |
Haven/Mariene Machiner | Militaire Producten. |
De Mijnbouw van bouwmachines | Het Materiaal van de staalwerken |
Behandelings van afvalwaterinstallatie | Landbouwmachines |
het zwenken van aandrijving voor dubbel as zonne volgend systeem
