| Brand Name: | HangTuo |
| Model Number: | SDE7“ |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

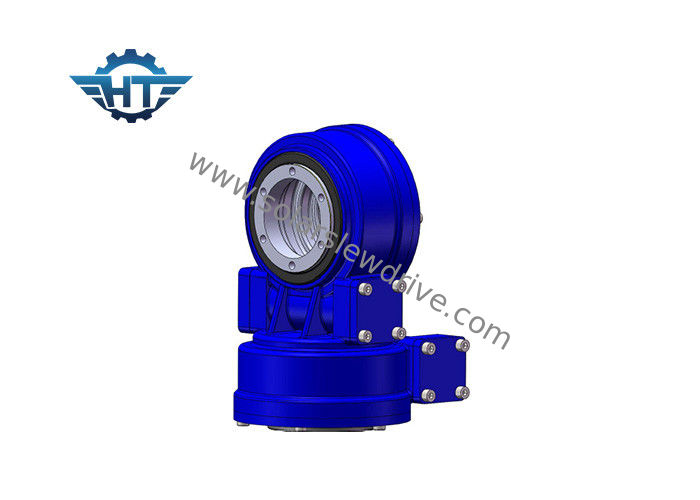

Zwenkwielaandrijving voor tweevoudige assenvolger
De solartrackers kunnen worden onderverdeeld in trackers met één as en trackers met twee assen, waarbij rekening wordt gehouden met de mechanische eigenschappen. Aangezien systemen met twee assen in staat zijn om een optimale tracking van de zon te verkrijgen, zijn ze populairder in alle typen geconcentreerde zonnetechnologieën, met uitzondering van het systeem met trogstijl.
We hebben hydraulische motoren en elektromotoren voor de zwenkm aandrijvingen volgens zijn verschillende arbeidsomstandigheden, details gegevens zoals hieronder:
Electrische reductiemotor:
| Motor Data | Planetaire gegevens | ||
| Nominale spanning | 24VDC | Verhouding | 398: 1 |
| Nominale stroom | 1.3A | Uitgangskoppel | 43Nm |
| Geschatte snelheid | 800rpm | Uitvoersnelheid | 2 omw |
| Beschermd niveau | IP55 / 65/66 | Lawaai | <60dB |
Hydraulische reductiemotor:
Woordenlijst met sleutelparameters
Kantelmomentorsie : Koppel is de belasting vermenigvuldigd met de afstand tussen de lastpositie en het middelpunt van het zwenkende lager. Als de qorque gegenereerd door belasting en afstand groter is dan het nominale moment van het kantelbare moment, zal de zwenkende aandrijving worden omgedraaid.
Radiale belasting: belasting verticaal tot de as van het zwenkende lager
Axiale belasting: belasting evenwijdig aan de as van het zwenkende lager
Houdmoment : dit is het omgekeerde koppel. Wanneer de omvormer achteruitrijdt en onderdelen niet beschadigd zijn, wordt het maximale koppel dat wordt bereikt het houdkoppel genoemd.
Zelfvergrendeling: alleen wanneer de schijf is belast, kan deze niet draaien en wordt deze zelfvergrendeling genoemd.
SDE modelprestatieparameters
| Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
| 3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 34kg |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 160 kg |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 705 kg |
