Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE21“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo, QT | model: | SDE21 |
---|---|---|---|
Het houden van Torsie: | kNm 89 | Het overhellen Torsie: | kNm 65 |
Efficiency: | 40% | Axiale belasting: | kN 337 |
Radiale belasting: | kN 640 | Kleur: | gebaseerd op RAL-code |
Hoog licht: | de zwenkende kleine ringsaandrijving,zwenkt aandrijving |
Omschrijving

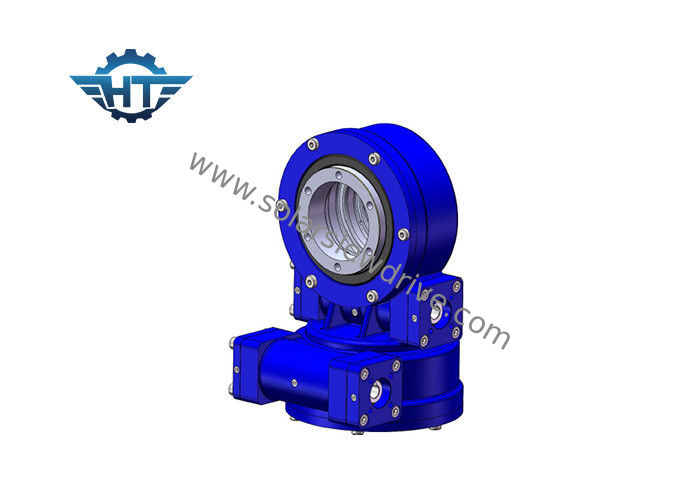

De tweeassige zonnevolger omvat een bewegend platform, een vast platform, een seriële ketting, een parallelle ketting en een aandrijfapparaat zoals zwenkaandrijving met dubbele as. Het bewegende platform wordt ondersteund door de seriële ketting en wordt aangedreven door de parallelle ketting, waardoor een parallel volgmechanisme wordt gevormd. zwenkmotoraandrijving voor tweeassige zonnevolger is geconfigureerd om de parallelle ketting te bewegen om het bewegende platform te laten draaien rond verticale en horizontale assen. De zwenkaandrijving met dubbele as van de zonne-tracker van de onderhavige openbaarmaking heeft een grotere werkruimte, betere spoorvolgprestaties en voordelen van hoge stijfheid, laag energieverbruik, klein aandrijfkoppel en lage traagheid, enz.
Woordenlijst met sleutelparameters
Kantelmomentorsie : Koppel is de belasting vermenigvuldigd met de afstand tussen de lastpositie en het middelpunt van het zwenkende lager. Als de qorque gegenereerd door belasting en afstand groter is dan het nominale moment van het kantelbare moment, zal de zwenkende aandrijving worden omgedraaid.
Radiale belasting: belasting verticaal tot de as van het zwenkende lager
Axiale belasting: belasting evenwijdig aan de as van het zwenkende lager
Houdmoment : dit is het omgekeerde koppel. Wanneer de omvormer achteruitrijdt en onderdelen niet beschadigd zijn, wordt het maximale koppel dat wordt bereikt het houdkoppel genoemd.
Zelfvergrendeling: alleen wanneer de schijf is belast, kan deze niet draaien en wordt deze zelfvergrendeling genoemd.
SDE modelprestatieparameters
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 160 kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 705 kg |
