Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE21“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | Modelnummer: | SDE21 |
---|---|---|---|
OEM: | Beschikbaar | Toepassing: | zonnetoren en geconcentreerde PV |
Verhouding: | 125 | Ingesloten huisvesting: | Ja |
Garantie: | 3 jaar | Het levenstijd: | 30 jaar |
Omwentelingsmethode: | Twee richtingen | ||
Hoog licht: | Zwenkende Ringsaandrijving,klein zwenk aandrijving |

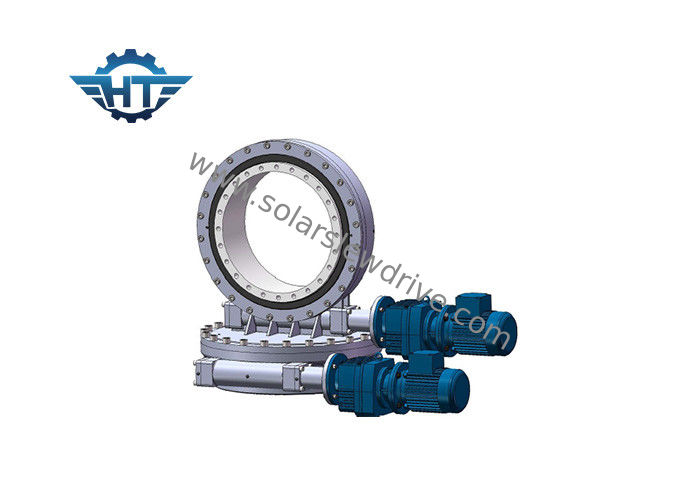

Krachtige dubbele zwaaiaandrijving met precisie voor solar tracker
Over het algemeen wordt zwenkende tandwielaandrijving gebruikt in havenmachines, speciale bouwvoertuigen, aanhangwagens, alle soorten kranen, hoogwerkplatform. Tegenwoordig, als het wereldwijde verzoek om schone energie, worden zwenkende aandrijvingen op grote schaal gebruikt in de solarsvolgsystemen, kleine windturbines
Hangtuo is volledig uitgerust met alle geavanceerde machines voor productie, assemblage, inspectie, testprocessen en automatische reinigings- en verf- en powercoating-lijnen.
Zwenkende aandrijving is de combinatie van de draaikrans met de zandloper-wormstrip, wat zorgt voor meer tandcontact, verhoogd aandrijfkoppel en soepelere rotatie.
Kenmerken
1. Radiale en axiale belastingen en kantelmomenten tegelijkertijd
2. Ruimtebesparing in faciliteiten
3. Maximale laadcapaciteit in een compact ontwerp
4. Uitgebreide levensduur
5. Hoger outputkoppel en holdingslading
6. Hoogste volgnauwkeurigheid
7. Sterke corrosieweerstand en verzegeling effectief
Lijst met belangrijke onderdelen
1, huisvesting base
2, draaikrans
3, Raceway
4, zegel
5, Bovenplaat
6, Aandrijving (hydraulische motor / elektronische motor)
7, Motoradapter
8, O-ring
9, Input Hole
10, As tegenover motor
11, Eindkap
12, Cover
13, Encoder
voordelen
1. We kunnen verschillende grootte van zwenkende aandrijving leveren.
2. Diameter bereik: 3 inches ----- 25 inches, Gewicht bereik: 25kg -------- 705kg
3. Ontwerp en fabricage volgens klantbehoeften, OEM zwenkende aandrijving.
4. Hoogstaande, concurrerende prijs, snelle levering en de beste diensten.
normen
ISO9001: 2008, CE
Dual axis slew drive parameters:
SDE modelprestatieparameters | ||||||||||||
Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
3" | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 160 kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 705 kg |
