| Brand Name: | HangTuo |
| Model Number: | SE14“ |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

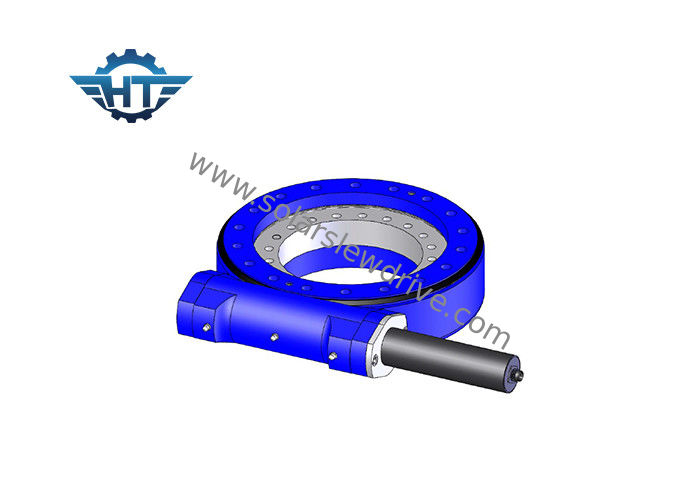

SE14 toestelverhouding 85/1 Klein Toestel van de Weerslagworm zwenkt Aandrijving voor Enige As en Dubbele As Zonnedrijvers
Beschrijving
Structurele kenmerken
De zwenkende wormaandrijving bestaat etc. uit wormtoestel, wormschacht, huisvesting, lager, motor. De motoraandrijving de wormschacht, de worm en wikkelt worm en het toestel is bezet om de torsie te verhogen, stabiel en betrouwbaar.
Prestaties
De zwenkende aandrijving kan meer aslading, radiaal lading en het overhellen ogenblik ondersteunen. De draaischijf of het kader roteert bij azimut en verhoging door aandrijving wordt gedreven te zwenken die.
Bereik Application
De typische toepassingen omvatten zonnedrijvers, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften.
Prestatieslijst van SE14
| Model | de horizontale aandrijving van de 14 duimworm |
| Verhouding | 85:1 |
| IP Rang | IP66 |
| Nominaal vermogentorsie | kNm 44 |
| Het overhellen Torsie | kNm 135 |
| Aslading | kN 680 |
| Radiale Lading | kN 230 |
| Het houden van Torsie | kNm 68 |
| Efficiency | 40% |
| Precisie | ≤0.1 ° |
| Zelfsluitend | Ja |
| Gewicht | 62 kg |
| Het werk Temperatuur | -30~+120 ℃ |
Technische Gegevens van de Zwenkende Aandrijving van SE
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 1“ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3“ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7“ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9“ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12“ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14“ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17“ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21“ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25“ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Onze Diensten
Er is meer dan 10 verschillende grootte, die van 3 ' grootte aan 25“ duimgrootte beginnen, onder hen is 5“, 7“, 9“ 12“, 14“, 17“, 19“ en 21“. Zij allebei worden wijd gebruikt in zonne volgende systemen (PV, CPV, HCPV en heliostaat) en regelmatige voertuigen, zoals mensenliften, vrachtwagenkranen, evenals modulaire voertuigen.
