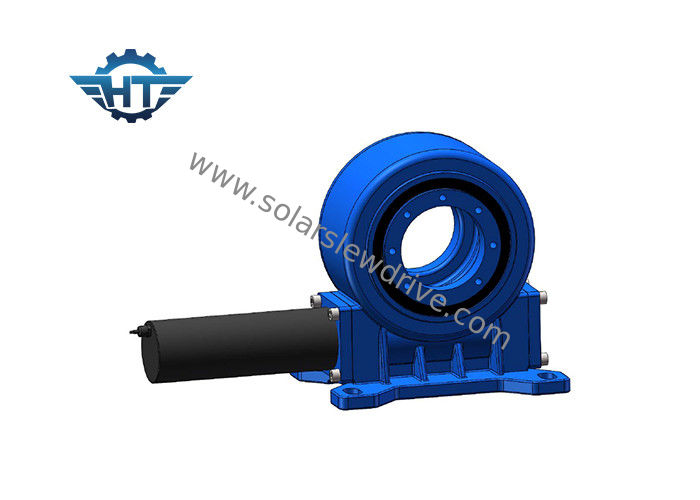

Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE7 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | VE7 | Toestelverhouding: | 57:1 |
---|---|---|---|
Toepassing: | zonnedrijvers | Plaats van herkomst: | Changzhou, China |
Stuurprogramma: | 12/24 VDC planetarische toestelmotor | certificaat: | ISO 9001, CE |
Installatie: | Verticaal | onderhoud: | gratis |
kleur: | Zoals gevraagd | Weerslag: | minder dan 0,1 graden |
Hoog licht: | de versnellingsbak van de wormaandrijving,de motor van het wormtoestel |
Productomschrijving
Functie
Draaibare schijven werken met standaard wormtechnologie, waarbij de worm op de horizontale as als aandrijving voor het tandwiel fungeert, over het algemeen wordt de as aangedreven door een elektromotor.
Overbrengingsverhouding
De rotatie van de horizontale worm draait een tandwiel rond een as loodrecht op de schroefas. Deze combinatie vermindert de snelheid van het aangedreven element en vermenigvuldigt ook het koppel; proportioneel verhogen naarmate de snelheid afneemt. De snelheidsverhouding van de assen hangt af van de verhouding van het aantal draden op de worm tot het aantal tanden in het wormwiel of tandwiel.
Zandloperworm
Onze zwaaiaandrijvingen maken gebruik van zandloperwormtechnologie, waarbij de worm is gevormd om meer tanden in de versnelling aan te grijpen. Deze verhoogde tandbetrokkenheid resulteert in meer sterkte, efficiëntie en duurzaamheid.
parameters
Model: | VE7 | Plaats van herkomst | Changzhou, China |
Merk | HANGTUO | Type | ingesloten |
Materiaal | 42CrMo, 50mn | Uitgangskoppel | 1750 Nm |
Momentopnamekoppel | 5 K Nm | Houdkoppel | 9,2 K Nm |
Statische axiale beoordeling | 34 KN | Statische radiale classificatie | 58 KN |
Dynamische axiale beoordeling | 17 KN | Dynamische radiale classificatie | 38 KN |
Overbrengingsverhouding | 57: 1 | rendement | 40% |
toepassingen
solar trackers, windturbines, satelliet- en radarschotels, vrachtwagenkranen, manliften, utiliteitsuitrusting, accessoires voor hydraulische apparatuur, gereedschapswerktuigen voor olie, bandenbehandelaars, graafbokken en autoliften.
gerelateerde producten
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
