Brand Name: | HangTuo |
Model Number: | ZSE3“ |
MOQ: | 1 stuk |
Prijs: | USD 280~504 / pc |
Delivery Time: | 15~45 dagen |
Payment Terms: | L / C, T / T, Western Union |

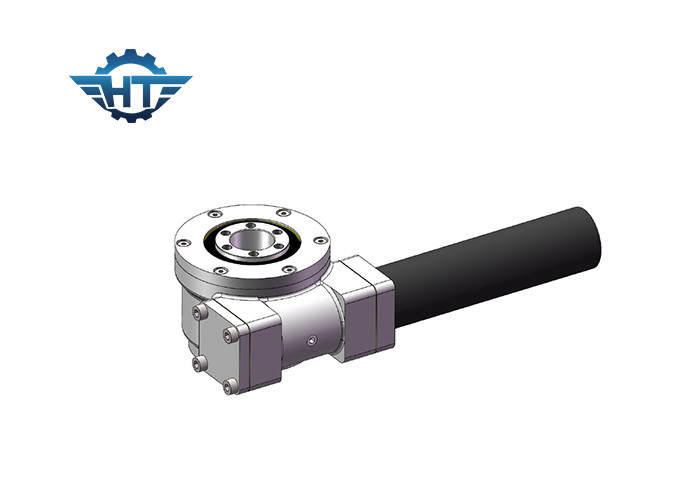

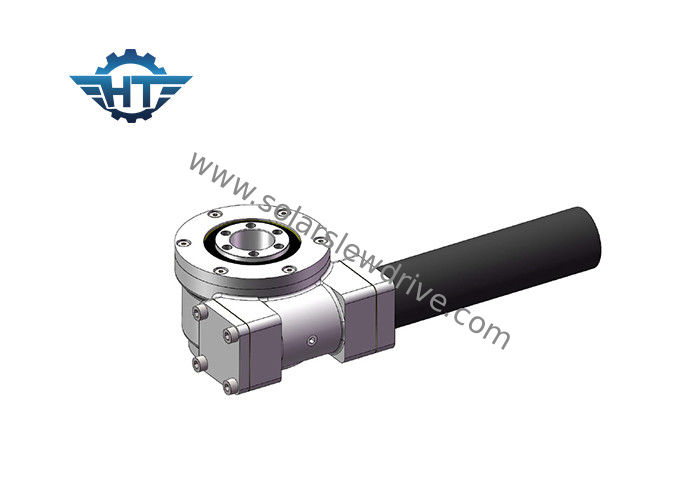

Een wormwielkast bestaat uit een draaikrans, worm, behuizing voor gieten en standaardcomponenten zoals lager en bouten, enz. Zwenkende aandrijving kan meer axiale belasting, radiale belasting en kantelmoment ondersteunen. Draaischijf of frame draait op azimut en elevatie aangedreven door zwenkende aandrijving.
Zwenkaandrijving met nulspeling is een speciale zwenkende aandrijving waarbij het tandwiel en de worm een perfect gaas hebben en ook een redelijke smering van de smering en de bedrijfsverwarming hebben.
Parameters van ZE zwenkende schijven
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht | Verhouding |
nm | nm | kN | kN | nm | mate | Ja | kg | ||||
3" | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Ja | 9kg | 31: 1 |
5" | 37: 1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0 ° | Ja | 14kg | 37: 1 |
7" | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Ja | 23kg | 57: 1 |
9" | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Ja | 44 kg | 61: 1 |
toepassingen
Typische toepassingen zijn geconcentreerde zonne-energie zoals heliostaat, parabolische trog, fresnel, geconcentreerde PV, satelliet- en radarschotels, robotsysteem, enz.
