| Brand Name: | HangTuo |
| Model Number: | ZSDE7 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

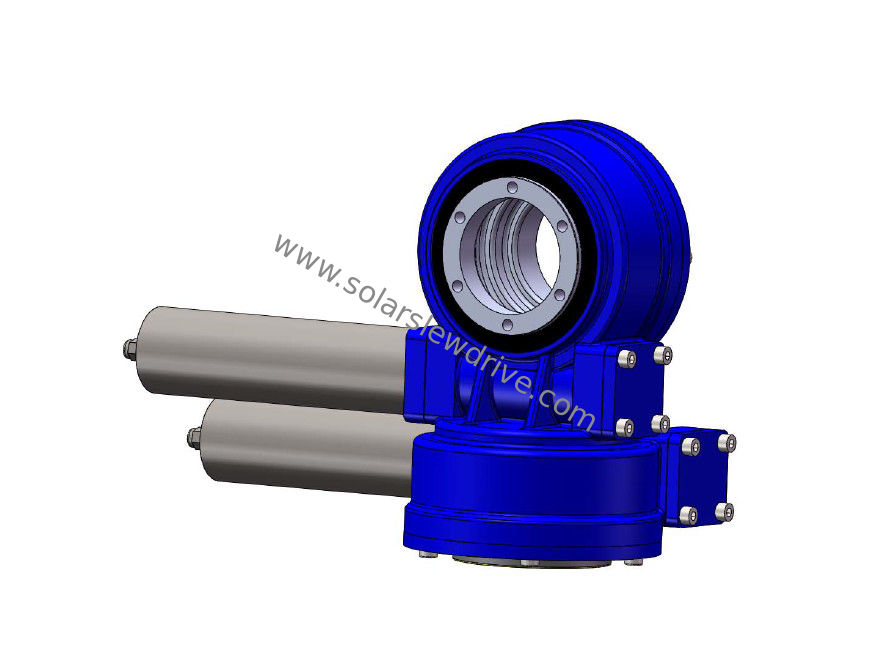

Hoge het Toestel Zwenkende Ring van de Nauwkeurigheidssde7 Worm, Dubbele As Ingesloten Zwenkende Aandrijving
Productiebeschrijving
Model: SDE7
Plaats van Oorsprong: Changzhou, China
Type: Ingesloten
Materiaal: 42CrMo, 50Mn
Outputtorsie: 2000 N.m
Het overhellen Ogenbliktorsie: 7500 N.m
Het houden van Torsie: 13200 N.m
Toestelverhouding: 57:1
Efficiency: 40%
Is de zwenkende aandrijving van Hangtuo samengesteld uit de huisvesting, het zwenkende dragen, verzegelen, die worm met sommige voltooide vervangstukken wikkelen. Wij kunnen de Elektronische motor en Hydraulische die motor ook produceren voor het zwenken van aandrijving wordt gebruikt, die bewegingen voor richting met de wijzers van de klok mee en tegenrichtingsomwenteling met de wijzers van de klok mee kan.
Voordeel
1. Sterk ten val brengend die ogenblik bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Aandrijvings grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
Parameters van SDE-Reeks
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Opmerking: De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
Er is gewoonlijk enig astype; het dubbele astype, het verticale type en het dubbele wormtype van 3 tot 25 duim, voor detail pls contacteren ons voor verkoop het trekken.
