Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | ZSDE5 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Model: | 5 duim | Toestelverhouding: | 37:1 |
---|---|---|---|
Efficiency: | 40% | Type: | twee opgezette richtingen |
Toepassing: | csp & cpv | OEM de Dienst: | Beschikbaar |
Plaats van Oorsprong: | Changzhou, China | Bestuurder: | Stepper Motor/Brushless Motor |
Hoog licht: | hydraulisch zwenk motor,zonnedrijversaandrijving |

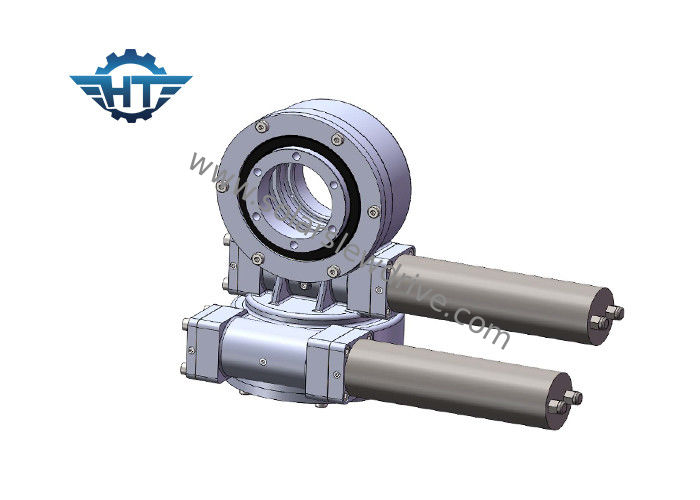

ZSDE5 worm het Toestel Zonne zwenkt Aandrijving voor Heliostaat/Torenpost, Dubbele As Zonnedrijvers
Beschrijving
De dubbele as zwenkt aandrijving (ZSDE-type) - voor cspheliostaat
Een heliostaat is een apparaat dat amirror, gewoonlijk een vliegtuigspiegel omvat, die om draait houden wijzend op zonlicht naar een vooraf bepaald doel, die de duidelijke moties van de zon in de hemel compenseren.
Dubbele as nul de zwenkende aandrijving van de baclashreeks is een perfecte oplossing voor de spiegels. Zijn hoofdfunctie is levensonderhoud de spiegels gelijktijdig tegen twee richtingen en bij de tussentijdstal roteren, en betrouwbaar genoeg om in harde openluchtvoorwaarden te werken.
Betrouwbaarheid
Onze ZSDE-dubbel-as zwenkende aandrijving wordt verzekerd voor een van het 30-jaar tijd gebiedsleven van het nauwkeurige 3D plaatsen. SDE-de aandrijving leidt tot een efficiënte en betrouwbare oplossing in één enkele aandrijving. Wij kwalificeren elk van onze die componenten en grondstoffen gebruikend normen door ISO 9001, Ce-certificatie worden bepaald het gebiedsleven te maximaliseren.
Parameters van SDE-Reeks
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Installatie van de Slew Aandrijving
1. Maak de opzettende structuur, b.v. van lassen, het galvaniseren, residu's, vuil, enz. schoon
2. Hef op zwenken aandrijving met oogbouten.
3. Zwenk aandrijving zal in leeggemaakte voorwaarde worden opgezet.
4. De volgende procedure zal worden gevolgd om afwijkingen tussen bout het aanhalen krachten te vermijden.
5. Pas de vloeistof van het draadslot op draden toe.
6. Leg de vloeistof van het draadslot op draadhiaat volledig verzoekend montage om delen.
7. Laad kruiselings de bouten voor. Zie het algemene patroon in schets hieronder van hoe de bouten kruiselings torsie in opeenvolging worden. Begin met of binnen of buitenring. Doe kruiselings het torqueing van alle bouten aan 30% van het aanhalen van torsie. Dan herhaal kruiselings torsie aan 80% van het aanhalen van torsie. Tot slot kruiselings torsie aan 100% van de het aanhalen torsie.
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
