| Brand Name: | HangTuo |
| Model Number: | SDE21 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |
Omschrijving
Prestatie

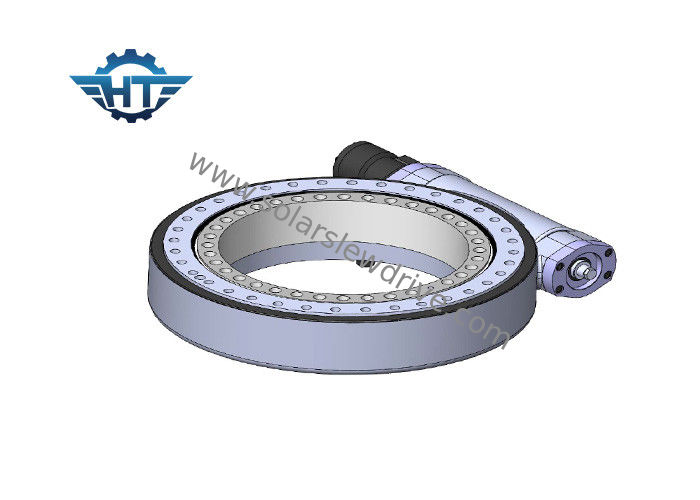

Slew drives maken gebruik van gepatenteerde zandloper wormtechnologie voor maximale controle en bewegingsondersteuning. Onze wormwielen werken met 5 tot 11 tanden op de steeklijn van het ringwiel van de zandloperschroef, wat een grotere tandaangrijping is dan standaardwormen, waardoor de versnellingsbak meer stabiliteit en sterkte heeft. Meer informatie over zandlopertechnologie.
toepassingen
De meest voorkomende zwenkaandrijvingsapplicatie voor de tweeassige zwenkaandrijvingen zijn tweeassige zonnetrackers, zoals heliostaten en geconcentreerde fotovoltaïsche cellen (CPV) en satelliet- of radarschalen. Andere toepassingen zijn onder meer autoliften, robotarmpositioneerders en podiumapparatuur.
Specificaties SDE-positioner met dubbele as
Betrouwbaarheid
SDE-zwenkaandrijvingen met dubbele as zijn verzekerd voor een veldleven van 30 jaar met nauwkeurige 3D-positionering. SDE-schijven creëren een efficiënte en betrouwbare oplossing in een enkele schijf. We kwalificeren al onze componenten en grondstoffen met behulp van normen die zijn ingesteld door ISO 9001, CE-certificeringen om de levensduur in het veld te maximaliseren.
Zwenkende aandrijftoepassingen
De gecombineerde en ingesloten azimut & elevatie kunnen de trackingprecisie en stroomopwekkingsefficiëntie verbeteren.
Parameters van SE-serie
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
