Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | 7 inch | Toestelverhouding: | 57:1 |
---|---|---|---|
Efficiëntie: | 40% | Type: | dubbele as |
Toepassing: | Zonnedrijver | OEM Service: | Beschikbaar |
Plaats van Oorsprong: | Changzhou, China | Stuurprogramma: | 24V gelijkstroom |
Hoog licht: | zonnedrijversaandrijving,zwenkend toestel |

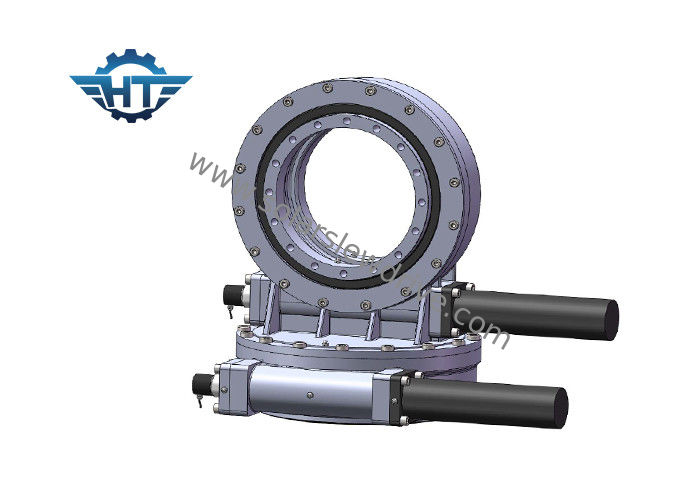

Sde7 Dual Worm Gear Solar Slew Drive met 24 Vdc planetaire reductiemotor voor trackers
Beschrijving
De zwenkaandrijving is een versnellingsbak die radiale en axiale belastingen veilig kan dragen en een draaimoment kan overbrengen. De rotatie kan plaatsvinden in een enkele as of in meerdere assen samen. Draaiaandrijvingen worden gemaakt door tandwielen, lagers, afdichtingen, behuizing, motor en andere hulpcomponenten te vervaardigen en deze in een verenigde versnellingsbak te assembleren.
Zwenkende aandrijving wordt veel toegepast in modulaire trailers, kranen, houtgrijpers, hoogwerkers, solartrackingsystemen, windenergiesystemen, enz.
zwenkende aandrijving is geschikt voor gebieden met een hoge breedtegraad en de efficiëntie van energieopwekking zal met meer dan 35% worden verhoogd, wat de efficiëntie van het systeem voor het opwekken van zonne-energie aanzienlijk verbetert.
Voor een horizontaal enkelassig zonnevolgsysteem past de hoofdas van het zonnepaneel de hoek aan om de declinatiehoek nauwkeurig te volgen. Dit soort zwenkende aandrijving wordt alleen toegepast op lage breedtegraden.
Door zwenklager als kerncomponent te gebruiken, kan de zwenkaandrijving tegelijkertijd axiale kracht, radiale kracht en kantelmoment dragen. Zwenkende aandrijving wordt veel toegepast in zonnevolgsystemen.
Het zonnevolgsysteem is onderverdeeld in een horizontaal enkelassig zonnevolgsysteem, een gekantelde enkelassige tracker en een dubbelassig zonnevolgsysteem.
De zwenkaandrijvingen die worden gebruikt in zonnevolgsystemen zijn voornamelijk enkele assen (SE-serie), dubbele assen (SDE-serie) en verticaal type (VE-serie). En de meest gebruikte modellen zijn SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Hoe de juiste maat zwenkaandrijvingen kiezen?
Het kiezen van de juiste maat van de zwenkaandrijvingen om niet alleen prestatieverlies of prestatieoverschotten te voorkomen, speelt een belangrijke rol bij het bereiken van kosteneffectieve oplossingen.
Geef ons de volgende informatie om een geschikte zwenkaandrijving te selecteren:
1. de aanvraag
2. de vereiste output toque. Als u geen duidelijk beeld heeft van die gegevens, vertel ons dan gewoon de belasting, bijvoorbeeld het gewicht van de panelen en de montagebeugels op onze zwenkaandrijving.
3. de belastingsafmetingen en de grootste wind in uw gebied in de afgelopen 10 jaar die worden gebruikt om te berekenen of de door ons aanbevolen aandrijving de maximale belasting kan dragen als er harde wind komt.
4. de gewenste uitgangssnelheid die ons zal helpen om de geschikte motoren voor u aan te bevelen.
5. andere informatie zoals speling, vraag van IP-klasse enz
Technische gegevens van de zwenkaandrijvingen van S DE.
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelmoment (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Efficiëntie | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Ja | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Ja | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Ja | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Ja | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Ja | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Ja | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Ja | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Ja | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Ja | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Ja | 251 |
