| Brand Name: | HangTuo |
| Model Number: | SE9 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

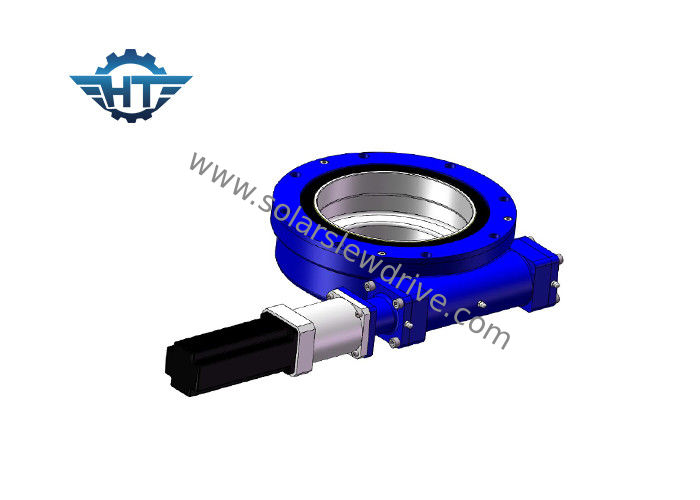

Onze zwenkaandrijvingen zijn er in verschillende modelgroottes van 1 tot 25 inch, de prestaties variëren van 0,3 tot 21 kNm. We hebben ook zwenkende schijven met verschillende speling. De aandrijvingen zijn zeer geschikt voor toepassingen waarbij zowel de last als het draaimoment uit dezelfde versnellingsbak moeten worden gebruikt. Ze kunnen ook worden gemaakt met dubbele rotatie-assen (draaiende assen tegelijkertijd) of met dubbele aandrijvingen op dezelfde as (twee wormdraden die hetzelfde tandwiel in één as aandrijven) en kunnen verticaal, horizontaal of verticaal worden gemonteerd. beide.
Horizontale reeks
| Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | rendement | precisie | Zelfborgend | Gewicht |
| nm | nm | nm | kN | kN | mate | Ja | kg | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Kenmerken
De zwenkende aandrijving is een versnellingsbak die veilig radiale en axiale belastingen kan vasthouden en een draaimoment kan overbrengen. De rotatie kan in een enkele as of in meerdere assen samen zijn.
