Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE1 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~200/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Voedingvoltage: | 24 V | Zaalsensoren: | Nr |
---|---|---|---|
Type: | 1 duim | Installatie: | Horizontaal |
As: | Enige As | Kleur: | Zilver |
Hoog licht: | zwenk aandrijving voor zonnedrijver,zonnedrijversaandrijving |

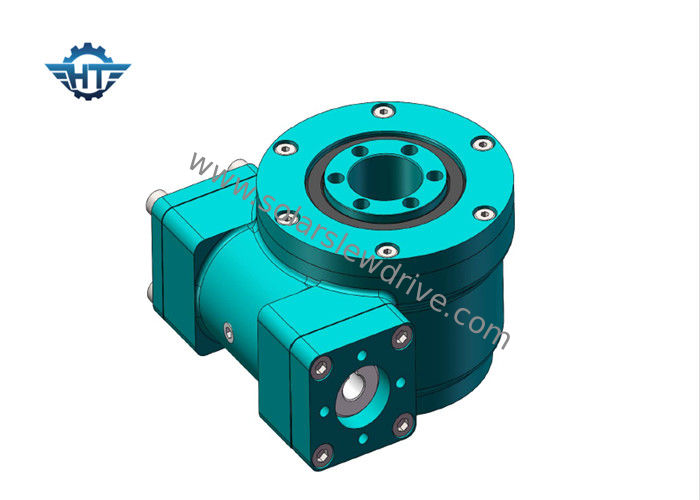

Het kleine Zwenkende Dragen SE1 die Ring Drive Manufacturers, 50mn, 42crmo-Materiaal voor Zonnedrijvers zwenken
Beschrijving
Het kleine zwenkende dragende apparaat is gewoonlijk samengesteld uit een worm, een zwenkende ring, een huisvesting, een motor, en dergelijke. Aangezien de kerncomponenten lagers zwenken, kunnen zij askrachten, radiale krachten, en het overhellen ogenblikken gelijktijdig weerstaan. Vergeleken met traditioneel zwenk aandrijvingsproducten, ons zwenk aandrijving is gemakkelijk te installeren, gemakkelijk te handhaven, en bespaart installatieplaats. Het product kan wijd op bouwmachines en nieuwe energiegebieden zoals op zwaar werk berekende flatbed vrachtwagens, containerkranen, vrachtwagen-opgezette kranen, lucht het werkvoertuigen, en de systemen van de zonnemachtsgeneratie worden gebruikt.
Thermische behandeling van Kleine Zwenkende Aandrijving
Toevoerkanaalthermische behandeling: De toevoerkanalen van het zwenkende lager worden oppervlakte-inductief gedoofd, en de het doven hardheid wordt verzekerd bij HRC 55-62, die voldoende diepte van vaste vorm gegeven laag kan bereiken.
Toestelthermische behandeling: wegens de behoefte om kracht, één van de zwenkende ringen over te brengen heeft gewoonlijk tanden. De thermische behandelingsstaat van het toestel is over het algemeen genormaliseerd of aangemaakt. De tandoppervlakte kan ook volgens de eisen van de gebruiker worden gedoofd. De het doven hardheid is tussen 50 en 60 HRC en de voldoende diepte kan worden gewaarborgd. Toestel het doven kan in het volledige tand doven en enige tandinductie worden verdeeld die afhankelijk van de toepassing verharden. Enig-tand de inductie die kan in de wortel van de tandoppervlakte het doven en tandoppervlakte het doven worden verdeeld verharden.
Technische Gegevens
SE1 zwenk Aandrijving | Motorgegevens | ||
Geschatte Torsie | 384 N.m | Nominale spanning | 24 VDC |
Geschatte Snelheid | 0,06 t/min | Geschatte Stroom | <8 A=""> |
Max Output | Torsie (3sec.) 460 N.m | Outputmacht | 25 W |
Verhouding | 32:1 | Geschatte Snelheid | 2 t/min |
Temperatuur | -30℃~80℃ | Draadlengte | 1 METER |
Afmetingen
Technische Gegevens van SE-Reeks Zwenkende Aandrijving
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
1“ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3“ | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
5“ | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
7“ | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
9“ | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
12“ | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
14“ | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
17“ | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
21“ | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
25“ | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Thermische behandeling van kleine zwenkende dragende Toevoerkanaalthermische behandeling: De toevoerkanalen van het zwenkende lager worden oppervlakte-inductief gedoofd, en de het doven hardheid wordt verzekerd bij HRC 55-62, die voldoende diepte van vaste vorm gegeven laag kan bereiken.
