| Brand Name: | HangTuo |
| Model Number: | VE |
| MOQ: | 1 stuk |
| Prijs: | USD 100~1100 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

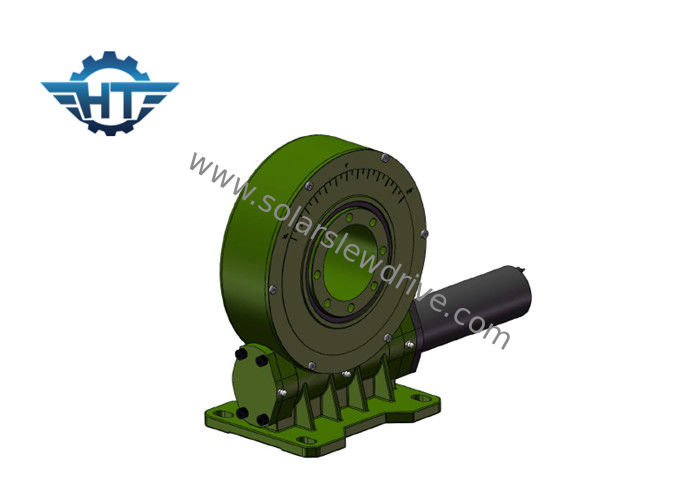

VE9 Single Axis Worm Gear zwenkt aandrijvingen met groot transmissiesysteem voor PV-trackers
Omschrijving
De zwenkaandrijvingen van Hangtuo maken gebruik van precisiemotietechnologie die een grote verhouding biedt in een enkele versnellingsfase. Het lager en de tandwielen zijn samengevoegd in een zelfdragende en klaar om te installeren behuizing met laag profiel, geoptimaliseerd voor gewicht versus prestatie. Deze zeer aanpasbare producten hebben ook een sterke schokbestendigheid, lange levensduur, soepele rotatie, lagerbescherming en afgedichte schijfopties.
We hebben de mogelijkheid om op maat gemaakte oplossingen voor specifieke toepassingen te bieden.
toepassingen
Onze producten omvatten zwenkaandrijvingen en gerelateerde componenten, die voornamelijk worden toegepast in solarsystemen met één of twee assen, bouwvoertuigen, havenmachines, modulaire voertuigen en kleine windkrachtsystemen.
Zwenkende aandrijvingen / verloopstukken worden door de klant thuis en aan boord gekozen voor PV / CPV / CSP thermische volgsystemen voor zonne-energie vanwege de combinatie van een draaikrans met de zandloperwormas, die meer tandcontact, verhoogd aandrijfkoppel en soepelere rotatie biedt. Er zijn verschillende maten verkrijgbaar van 3 inch tot 25 inch met meer dan 60 modellen om te voldoen aan zowel reguliere als nauwkeurige trackingvereisten in PV-velden, CPV-, CSP- en thermische velden voor thermische energie.
Technische data
| VE Model Performance Parameters | ||||||||||||
| Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Precisie (graad) | precisie | IK P | Werken Tep (℃) | Zelfborgend | Gewicht (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 0 | 66 | -40 ~ +120 | Ja | 251 kg |
