| Brand Name: | HangTuo |
| Model Number: | SE, VE |
| MOQ: | 1 stuk |
| Prijs: | USD 100~1100/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

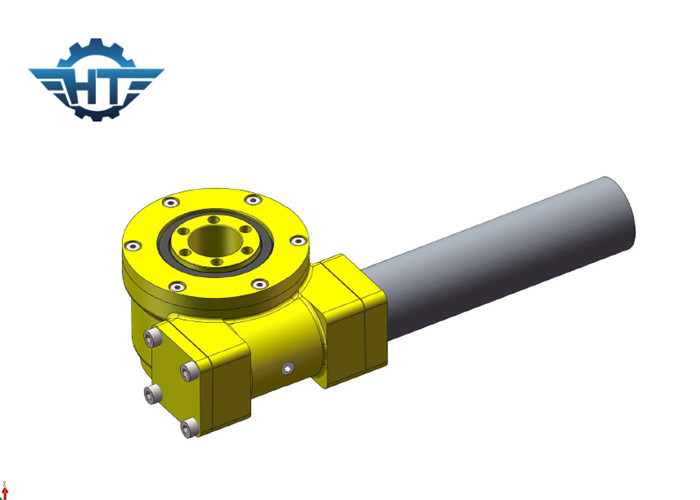

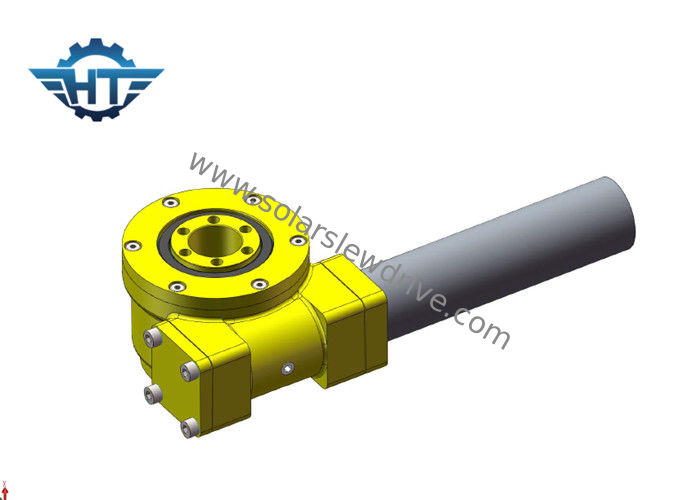

Anti-roest behandeling Solar Tracker Drive bevestigd met DC planetaire reductiemotor toegepast in vlakke zonnevolgers
Omschrijving
Het mechanische ontwerp van de tracker moet rekening houden met de maximale verplaatsing van de zon tijdens de zomerzonnewende (de maximale offsethoek tussen de assen). Vlakke tracker met één as of polaire as (schuine enkele as) tracker, de maximale hoekbeweging overschrijdt meestal niet of 120 °.
Het mechanische structuurontwerp van de zwenkmotor moet stevig en veilig zijn, rekening houdend met de thermische uitzetting van het metaal en de correcte installatie van de zwenkmotoraandrijving.
In het geval van redelijke mechanische slijtage, winddrukverlies en materiële afschrijving, kan het volgsysteem de gebruiksperiode van 25 jaar garanderen. Om de lange levensduur te beschermen, moeten alle delen van de zwenkmotor worden gegalvaniseerd of moet er een andere oppervlakte-roestbescherming worden toegepast.
Techische gegevens
| SE Model prestatieparameters | ||||||||||||
| Model | Nominaal uitgangskoppel (Nm) | Torsie vasthouden (Nm) | TiltingTorque (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | effeciency | Precisie (graad) | IK P | Werken Temp. (℃) | Zelfborgend | Gewicht (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 63 |
| 17" | 9400 | 135.600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 105 |
| 21" | 16000 | 203.400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 149 |
| 25" | 21000 | 271.160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | Ja | 204 |
Installatie instructies
De zwenkaandrijvingen uit de SE-serie worden over het algemeen horizontaal geïnstalleerd. En we raden ook aan om horizontaal te installeren met het oog op de prestaties van de zwenkende schijven.
