| Brand Name: | HangTuo |
| Model Number: | VE, SE, SDE |
| MOQ: | 1 stuk |
| Prijs: | USD 100~1100/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

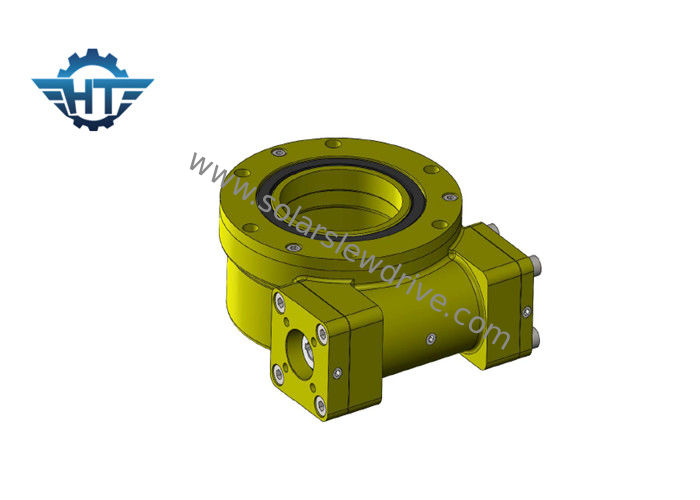

Hoogst Ontworpen Compact zwenkt Aandrijvings Zonnedrijver van het de Multiworm en Toestel van het Tandcontact
Beschrijving
Volgens het open onderscheid van zwenk aandrijvings sub-mechanisme, kan de roterende aandrijving in open worden verdeeld en worden gesloten, gewoonlijk wordt de open structuur meestal gebruikt in het milieu is te slecht, zijn het onderhoud en de onderhoudscyclus kort van toepassingen, is de open structuur geschikter voor de inspectie, het behoud en het behoud van delen, maar ook gemakkelijker te vervangen. De gesloten structuren verstrekken een langere onderhoudslevenscyclus in situaties waar de milieuvoorwaarden weinig veranderen en het niveau van milieuvervuiling onder middel is hieronder. De roterende aandrijving kan worden gebruikt in elk geval waar daar is een behoefte aan een volledig-weekomwenteling en veranderlijke snelheidsvereisten, en de roterende aandrijving de beste oplossing is wanneer het noodzakelijk is om machtstransmissie met grotere torsie, de overdracht van de hoge precisiemotie, of een hoge graad van mechanismeselectie met compacte integratie van lichaamsstructuur te bereiken.
Technische Gegevens
| VE Modelprestatiesparameters | |||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (N.m) | TiltingTorque (N.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Precisie (graad) | Precisie | IP | Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Ja | 12kg |
| 5“ | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Ja | 18kg |
| 7“ | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Ja | 32kg |
| 8“ | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Ja | 28kg |
| 9“ | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Ja | 52kg |
| 12“ | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Ja | 65kg |
| 14“ | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Ja | 88 kg |
| 17“ | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Ja | 135 kg |
| 21“ | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Ja | 192 kg |
| 25“ | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Ja | 251 kg |
Servomotor
Hoofdlijnen
1. Sneller
Verkorte het plaatsen tijd
Het snelle instructie volgen
Reactiefrequentie tot 1KHz-bandbreedte
Ingebouwde mededeling rs-485.
2. Betrouwbaarder
3 keer overbelasting
Rang 2 Inkepingsfilter
Regeneratieve functies
Ingebouwde dynamische (facultatieve) remmen
3. Nauwkeuriger
Hoge resolutiecodeurs tot 20bit (ppr 1.048.576)
De opsporing van de ladingsinertie
Volledig closed-loop functie
3kw reeks van de de servomotorbestuurder van servomotor de driefasen 380 vac
Puntlijst:
1. 3 de Servomotorbestuurder van kW
2. 130 Motor, 14N.m, 3KW, 2000rpm, 3phase 380v
3. 3m servomachtskabel (Langere beschikbare kabel)
4. 3m servocodeurkabel (Langere beschikbare kabel)
5. Instructieboek
