Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE5“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo, QT | model: | as twee 7 duim |
---|---|---|---|
Toestelverhouding: | 57: 1 | Outputtorsie: | 0,8 kNm |
Het houden van Torsie: | kNm 6 | Het overhellen Torsie: | 9.2 kNm |
Efficiency: | 40% | Het werktemperaturen.: | -30℃~+120℃ |
Hoog licht: | Zwenkende Ringsaandrijving,de motor van de wormaandrijving |

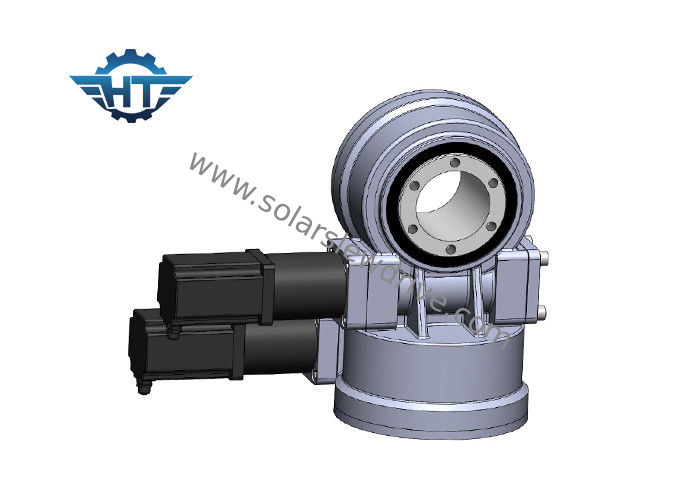

Ingesloten Huisvestende het Toestel Zwenkende Aandrijving van de 5 Duimworm voor Dubbele As Zonne Volgend Systeem en Satelliet
Beschrijving
Zwenk aandrijving is een promotieproduct van zwenken lagers, dat gewoonlijk samengesteld uit worm is, turbo-type zwenken lagers, huisvesting en machtsmiddel. Het huisvesten wat uit gegoten staal gebruiken van uitstekende kwaliteit heeft zeer met hoge weerstand, het gebruik 42CrMo van het wormtoestel en gloed ionen is nitriding, zijn sterkte van de slijtageweerstand hoger, sterkere hardheid en levensduur langer in vergelijking met het binnenlandse traditionele gasnitriding 50Mn materiaal, en andere binnenlandse envelopworm.
Productie Technische Gegevens
Model: SDE7
Plaats van Oorsprong: Changzhou, China
Merk: HT
Type: Ingesloten
Materiaal: 42CrMo, 50Mn
Outputtorsie: 800N.m
Het overhellen Ogenbliktorsie: 6000 N.m
Het houden van Torsie: 9200 N.m
Statische Asclassificatie: 133 KN
Statische Radiale Classificatie: 53 KN
Dynamische Asclassificatie: 32 KN
Dynamische Radiale Classificatie: 28KN
Toestelverhouding: 57:1
Efficiency: 40%
Is de zwenkende aandrijving van Hangtuo samengesteld uit de huisvesting, het zwenkende dragen, verzegelen, die worm met sommige voltooide vervangstukken wikkelen. Wij kunnen de Elektronische motor en Hydraulische die motor ook produceren voor het zwenken van aandrijving wordt gebruikt, die bewegingen voor richting met de wijzers van de klok mee en tegenrichtingsomwenteling met de wijzers van de klok mee kan.
Voordelen
1. Sterk ten val brengend die ogenblik bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Aandrijvings grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
Prestatiesgrafiek van SDE-Reeks
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Opmerking: De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
Classificaties & Tekeningen
Er is gewoonlijk enig astype; het dubbele astype, het verticale type en het dubbele wormtype van 3 tot 25 duim, voor detail pls contacteren ons voor verkoop het trekken.
