| Brand Name: | HangTuo |
| Model Number: | SE1~SE25 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

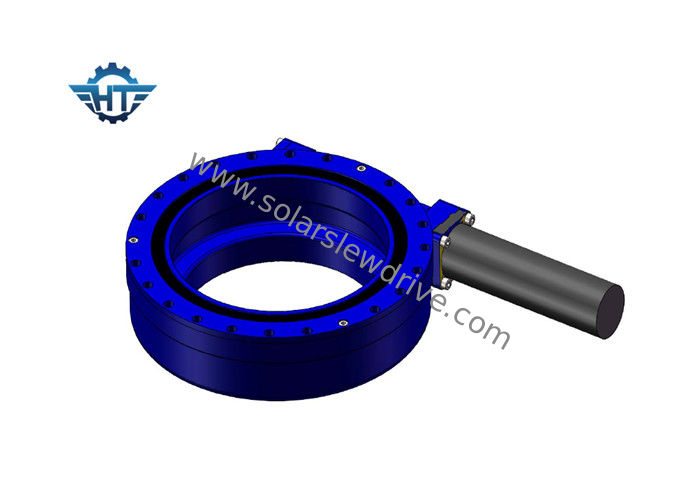

Quenched Surface Small Slew Drive, High Duty Enclosed Protection voor buitentoepassingen
Omschrijving
De zwenkende aandrijving is een versnellingsbak die zowel radiale als axiale belastingen veilig kan houden en een draaimoment kan overbrengen. De rotatie kan in een enkele as of in meerdere assen samen zijn. Zwenkringaandrijvingen worden gemaakt door tandwielkasten, lagers, afdichtingen, behuizing, motor en andere hulpcomponenten te vervaardigen en in een voltooide versnellingsbak te monteren.
De zwenkende aandrijving heeft een hoge precisie om een groot deel van de eentraps tandwieloverbrenging te leveren. Lagers en tandwielen worden gemonteerd in een kleine, op zichzelf staande en klaar om te installeren behuizing om het gewicht en de prestaties te optimaliseren. Deze zeer aanpasbare producten hebben ook een robuuste schokbestendigheid, prestaties met lange levensduur en soepele rotatie, lagerbescherming en afgedichte schijfopties. Als ervaren zwenkmotorfabrikant hebben we de mogelijkheid om zwenkmotwerken van hoge kwaliteit te leveren.
SE-serie technische gegevens
| Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | rendement | precisie | Zelfborgend | Gewicht |
| nm | nm | nm | kN | kN | mate | Ja | kg | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57: 1 | 1750 | 10.500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
toepassingen
De meest voorkomende zwenkende aandrijvingsapplicatie voor de zwenkaandrijvingen met twee assen zijn dubbele assenvolgers, zoals heliostaten en geconcentreerde fotovoltaïsche energie (CPV), en satelliet- of radarschotels. Andere toepassingen zijn autoliften, robotarmverstellers en podiumapparatuur.
