| Brand Name: | HangTuo |
| Model Number: | SE 5 |
| MOQ: | 1 stuk |
| Prijs: | USD 280~504 / pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

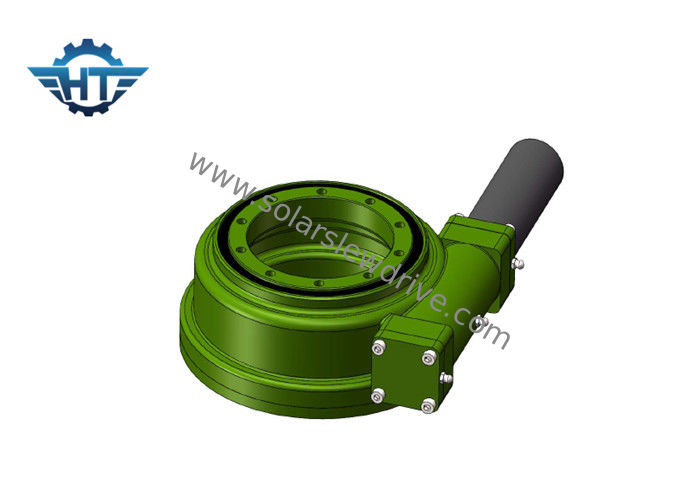

Worm Geared SE ingesloten zwenkingaandrijving met gedoofde tandwielaandrijving, hoge axiale belasting voor bouwmachines
Omschrijving
SE-serie is een gesloten behuizing zwenkmotor met beschermingsgraad IP66 behuizing. Het is ontworpen met een zandloperwormas met 5 tanden in contact tussen de zwenkring en de wormas. Dit ontwerp biedt een zeer solide back-hold koppelcapaciteit voor de zware lasten. De mijnindustrie, cementindustrie en nog veel meer industrieën met een hoge vervuiling van de fijnstofomgeving geven de voorkeur aan deze drive vanwege zijn dichtheid. Het is ook de keuze voor de meeste buiteninstallaties die worden blootgesteld aan zware regen en sneeuw, omdat het goed is afgedicht in vergelijking met andere ontwerpen.
Toepassing
Wormaandrijvingen zijn effectief gebleken in vele machines en apparatuur, in verschillende toepassingen en in verschillende operationele omstandigheden, zoals: constructie- en montageplatformen, plaatsing van cockpits in bosbouwmachines, intern transportmateriaal, positionering van zonnesystemen, regeling van bovenbouwen en operationele toepassingen van bouwmachines, industriële kranen en ga zo maar door.
voordelen
1. Gebruik een oliekeerring om lekkage van olie efficiënt te voorkomen
2. De ontworpen montagemaat zou vele toepassingen kunnen evenaren.
3. Eenvoudig onderhoud
4. Keur de structuur van het wormtoestel goed dat sterke adhesie en een aandrijvend torsie heeft
Prestatieparameters van de SE-serie
| Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Houdkoppel | Axiale belasting | Radiale belasting | rendement | precisie | Zelfborgend | Gewicht |
| nm | nm | nm | kN | kN | mate | Ja | kg | |||
| 1" | 31 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57: 1 | 1750 | 10.500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
