Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE5 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
model: | 5 inch | Toestelverhouding: | 37 |
---|---|---|---|
Efficiëntie: | 40% | Type: | dubbele as |
Toepassing: | zonne volgend systeem | OEM Service: | Beschikbaar |
Plaats van Oorsprong: | Changzhou, China | Stuurprogramma: | 12/24vdc motoren, servomotoren |
Hoog licht: | solar slew drive,slewing drive for solar tracking system |

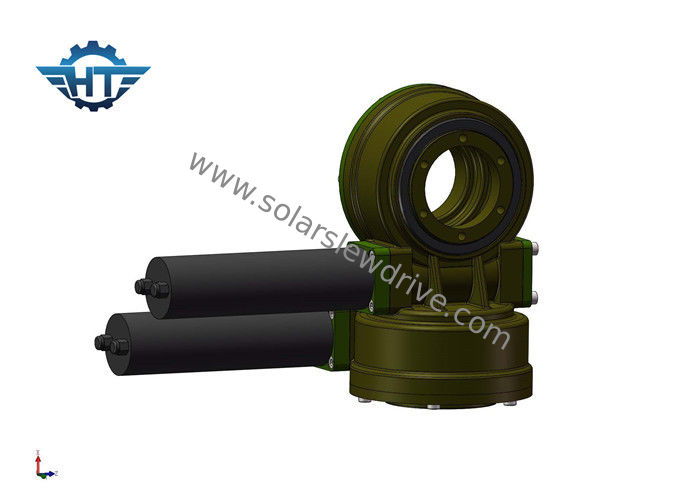

Dual Axis High Backlash kleine zwenksystemen, worm en tandwielconstructie voor een tweevoudig assenvolgsysteem voor zonne-energie
Omschrijving
Zwenkende aandrijvingen bestaan uit zwenkende lager, wormschacht, huisvesting, lager, motor enzovoort. Motor aandrijving de wormschacht, de buitenring van zwenkende lager zal roteren, de buitenste ring voert het koppel door de flens uit terwijl de binnenste ring van zwenkende lager in de behuizing is bevestigd.
Functie
Zwenkende aandrijving kan meer axiale belasting, radiale belasting en kantelmoment ondersteunen. Draaischijf of frame draait op azimut en elevatie aangedreven door zwenkende aandrijving.
Toepassing
Voor Solar: het is ontworpen in een solarvolgsysteem en verbetert de efficiëntie van de stroomopwekking.
Voor industrieel gebruik: voornamelijk gebruikt voor het aandrijven van twee roterende objecten in 360 °.
voordelen
1. Ontworpen met de schacht van de zandloperworm die meer tandcontact en hoger torsie verstrekt
2. Levensduur wordt verhoogd door tandwiel en loopvlakverharding
3. De productprestaties zijn getest en de productkwaliteit is gegarandeerd.
Er zijn veel toepassingen waarbij de zwenkende aandrijving kan worden gebruikt, voornamelijk omdat het perfect is voor toepassingen waarbij zowel het lasthoudvermogen als de rotatiekoppelsterkte vereist zijn.
bestek
SDE modelprestatieparameters | ||||||||||
Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
