Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving

Thuis ProductenHet wormtoestel zwenkt Aandrijving

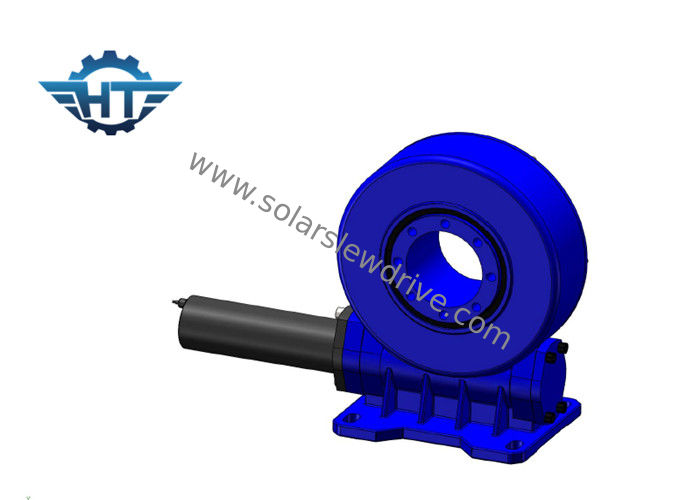

VE9 klein zwenk de Output van de Aandrijvingsflens, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast

VE9 klein zwenk de Output van de Aandrijvingsflens, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast

  • VE9 klein zwenk de Output van de Aandrijvingsflens, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast
  • VE9 klein zwenk de Output van de Aandrijvingsflens, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast
VE9 klein zwenk de Output van de Aandrijvingsflens, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: VE9“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 280~504 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Materiaal: 50Mn, 42CrMo model: VE9“
Toestelverhouding: 61:1 Nominaal vermogentorsie: 4300 NM
Het houden van Torsie: 27200 NM Het overhellen torsie: 16000 NM
Efficiëntie: 40% nauwkeurig: minder dan 0,1 graden
Hoog licht:

de versnellingsbak van de wormaandrijving

,

de motor van het wormtoestel





VE9 zwenk Aandrijving met Flensoutput, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast



Beschrijving



Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende ring, een grondplaat en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkende ring en een worm in één eenheid.



Het is geschikt voor toepassingen die langzame omwenteling met een ononderbroken of cyclische beweging geschikt eisen om gecombineerde ladingen te behandelen. Het product is met standaardafmetingen voor het koppelen van een elektrische of hydraulische motor evenals het koppelen van een geheel systeem aan materiaal.

wegens zijn compactheid, hoge starheid en andere vermelde voordelen, wordt een systeem van de wormaandrijving gebruikt in variërend materiaal zoals mobiele assemblageplatforms, satellietsysteem, hydraulische ladingskranen op transportvoertuigen, kleine mariene kranen, verlengbare roterende ladders, in wieleenheden grote mariene poortvervoerders.



VE9 klein zwenk de Output van de Aandrijvingsflens, Enige het Toestelaandrijving van de Asworm die in Zonnedrijvers wordt toegepast 0



Technische Gegevens



Model: VE9 Plaats van Oorsprong Changzhou, China
Merk HANGTUO Type Ingesloten
Materiaal 42CrMo, 50Mn Outputtorsie 4300 N.m
Het overhellen Ogenbliktorsie 16 K N.m Het houden van Torsie 27 K N.m
Statische Asclassificatie 60 KN Statische Radiale Classificatie 130 KN
Dynamische Asclassificatie 30 KN Dynamische Radiale Classificatie 65 KN
Toestelverhouding 37:1 Efficiency 40%





VE zwenkt Aandrijvings Technische Gegevens



Model Verhouding Nominaal vermogentorsie Het overhellen Torsie Aslading Radiale Lading Het houden van Torsie Efficiency Precisie Zelfsluitend Gewicht
N.m N.m kN kN N.m graad Ja kg
3“ 31:1 300 1500 3.6 15 7000 40% ≤0.1 Ja 13kg
5“ 37:1 637.5 5000 16 27 9200 40% ≤0.1 Ja 18kg
7“ 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 28kg
8“ 51:1 2250 11200 50 80 20400 40% ≤0.1 Ja 35kg
9“ 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 51kg
12“ 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 61kg
14“ 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 78 kg
17“ 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 105 kg
21“ 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 185 kg
25“ 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 244 kg





Voordelen



1. De omwenteling ±60°, hard einde/beperkt hard binnen de aandrijving in het geval van software controlerende mislukking

2. Verbinding van een drijfmotor van de links of rechts kant

3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek

4. Eenvoudige installatie en laag onderhoud

5. Rationeel ruimtegebruik

6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk

7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
