Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HangTuo |
| Certificering: | CE, ISO9001 |
| Modelnummer: | SE 14 |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | USD 280~1100 / pc |
| Verpakking Details: | Triplex vak |
| Levertijd: | 15~45 dagen |
| Betalingscondities: | L / C, T / T, Western Union |
| Levering vermogen: | 2000 PCS PER MAAND |
| Toestelverhouding: | 125:1 | Type: | Ingesloten |
|---|---|---|---|
| Toepassing: | Zonne-energie | Stuurprogramma: | hydraulische motor |
| IP-Grade: | IP66 | kleur: | Zoals gevraagd |
| Effciency: | 40% | Weerslag: | 0.1 graden |
| Markeren: | de versnellingsbak van de wormaandrijving,de zwenkende ring van het wormtoestel |
||

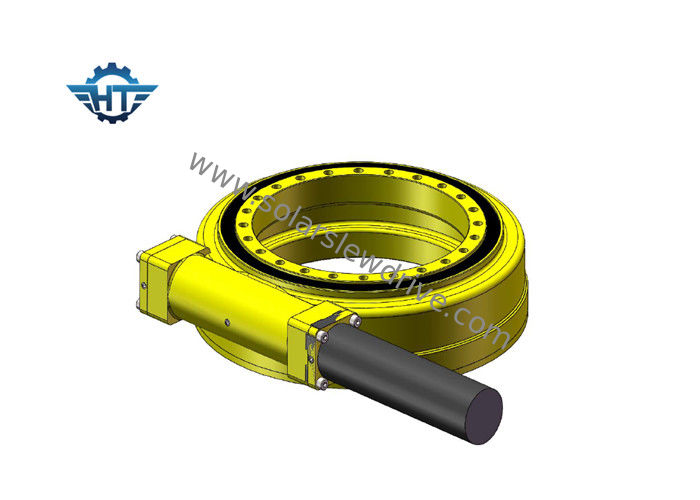

SE14 Wormwielaandrijving Zwenkaandrijving, IP66 ingesloten draaikransaandrijving voor zonne-volgsysteem
beschrijvingen
Overbrengingsverhouding
De rotatie van de horizontale worm draait een tandwiel om een as loodrecht op de schroefas. Deze combinatie verlaagt de snelheid van het aangedreven element en vermenigvuldigt ook zijn koppel; verhoudingsgewijs toeneemt naarmate de snelheid afneemt. De snelheidsverhouding van assen is afhankelijk van de relatie tussen het aantal schroefdraden op de worm en het aantal tanden in het wormwiel of de tandwieloverbrenging.
Zandloper worm
Onze zwenkaandrijvingen maken gebruik van zandloperwormtechnologie, waarbij de worm is gevormd om meer tanden in de versnelling te laten passen. Deze verhoogde aangrijping van de tanden resulteert in een grotere sterkte, efficiëntie en duurzaamheid.
Functie
Zwenkaandrijvingen werken met standaard wormtechnologie, waarbij de worm op de horizontale as fungeert als de aandrijving voor het tandwiel, in het algemeen wordt de as aangedreven door een elektrische tandwielmotor.
voordelen
1. Rotatie 360 graden
2. Aansluiting van een aandrijfmotor aan de linker- of rechterkant,
3. Tijdens de installatie is het niet nodig om de tandwielspeling aan te passen; dit is al door de producent ingesteld vóór de fabriek
4. Eenvoudige installatie en weinig onderhoud
5. Rationeel ruimtegebruik
6. Het tandwiel blokkeert zichzelf; daarom is een rem niet nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
8. Hoge nauwkeurigheid
Prestatieparameters van SE-serie
| Model | Verhouding | Nominaal uitgangskoppel | Kantelkoppel | Houdkoppel | Axiale belasting | Radiale belasting | rendement | precisie | Zelfborgend | Gewicht |
| nm | nm | nm | kN | kN | mate | Ja | kg | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
