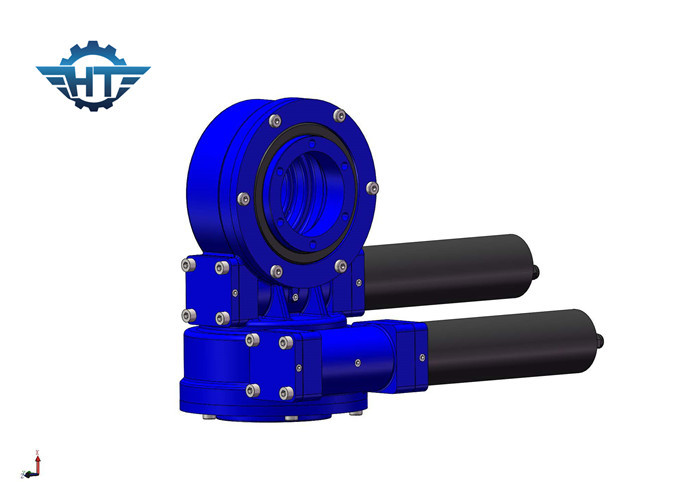

De blauwe Dubbele As van SDE3 zwenkt Aandrijving voor Zonnedrijver met Ingesloten Huisvesting

De blauwe Dubbele As van SDE3 zwenkt Aandrijving voor Zonnedrijver met Ingesloten Huisvesting

  • De blauwe Dubbele As van SDE3 zwenkt Aandrijving voor Zonnedrijver met Ingesloten Huisvesting
  • De blauwe Dubbele As van SDE3 zwenkt Aandrijving voor Zonnedrijver met Ingesloten Huisvesting
De blauwe Dubbele As van SDE3 zwenkt Aandrijving voor Zonnedrijver met Ingesloten Huisvesting
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SDE3“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 280~504 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Materiaal: 50Mn, 42CrMo, QT model: sde
Buitendiameter: 3-25 duim Droeg Grootte: 100800mm
Toestelopties: Externe Toestellen Garantie: 3 jaar
OEM: Beschikbaar Roterend Type: Dubbele As
Hoog licht:

Zwenkende Ringsaandrijving

,

de motor van de wormaandrijving

SDE3 zwenkaandrijving met dubbele as met 24VDC reductiemotor voor zonne-tracker met gesloten behuizing

Omschrijving

De worm wordt aangedreven door de motor, die de buitenring van de draaikrans aandrijft om te roteren; de buitenring voert het koppel uit via de flens en de binnenring van de draaikrans is in het huis bevestigd. Zwenkaandrijving heeft achteruit zelfremmend door wormwielaandrijving met achteruit zelfremmende eigenschappen.

De zwenkaandrijvingen van Hangtuo bieden een grote verhouding in een enkele versnellingsfase, geoptimaliseerd voor gewicht versus prestaties. De lagers en tandwielen zijn geassembleerd tot een onopvallende, zelfsluitende en gebruiksklare behuizing, waardoor het product op alle axiale en radiale krachten kan reageren en resulterende kantelmomenten gecreëerd in de meest uitdagende toepassingen. Deze zeer aanpasbare producten hebben ook een sterke schokbestendigheid, lange levensduur, soepele rotatie, lagerbescherming en afgedichte aandrijvingsopties. Alle technische voordelen, gecombineerd met toonaangevende kwaliteitsnormen, maken Hangtuo-producten tot de ideale kandidaten voor prestatiekritieke, zware toepassingen.

SDE-modelprestatieparameters

Model Nominaal uitgangskoppel (Nm) Houdkoppel (Nm) TiltingTorque (Nm) Axiale belasting (kN) Radiale belasting (kN) Verhouding effeciency Precisie (graden) Zelfborgend Gewicht (kg)
3" 600 1500 5800 3.6 15 31: 1 43% ≤0.1 Ja 25kg
5" 800 6000 9200 16 27 37: 1 43% ≤0.1 Ja 34kg
7" 2000 13500 13200 34 58 57: 1 43% ≤0.1 Ja 56kg
9" 4300 16000 27200 60 130 61: 1 43% ≤0.1 Ja 92kg
12" 5800 25000 40560 77 190 78: 1 43% ≤0.1 Ja 160 kg
14" 6750 48000 44200 110 230 85: 1 43% ≤0.1 Ja 224kg
17" 9460 67000 53040 142 390 102: 1 43% ≤0.1 Ja 320kg
21" 16000 89000 65000 337 640 125: 1 43% ≤0.1 Ja 492kg
25" 21450 112000 89000 476 950 150: 1 43% ≤0.1 Ja 705 kg

Belangrijkste kenmerken

1. stabiel

2. hoge precisie

3. uitstekende prestaties
