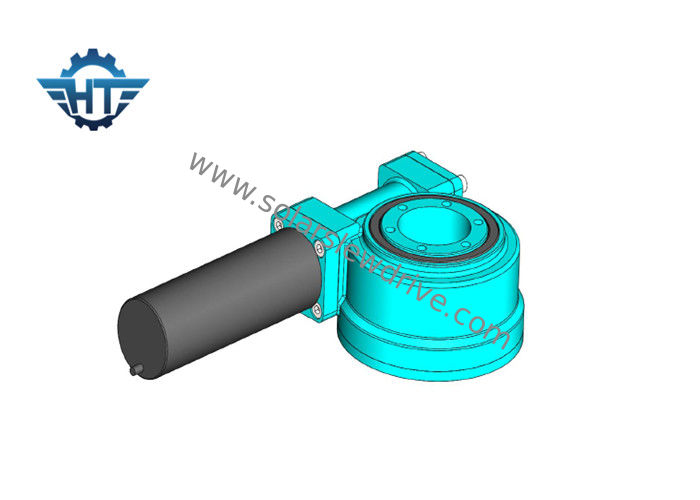

SE3 Ingesloten worm het Toestel zwenkt Aandrijving voor Zonnedrijver met 24VDC-Toestelmotor

SE3 Ingesloten worm het Toestel zwenkt Aandrijving voor Zonnedrijver met 24VDC-Toestelmotor

  • SE3 Ingesloten worm het Toestel zwenkt Aandrijving voor Zonnedrijver met 24VDC-Toestelmotor
  • SE3 Ingesloten worm het Toestel zwenkt Aandrijving voor Zonnedrijver met 24VDC-Toestelmotor
SE3 Ingesloten worm het Toestel zwenkt Aandrijving voor Zonnedrijver met 24VDC-Toestelmotor
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: SE3
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 100~1100/ pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Toestelverhouding: 31:1 Normale Outputtorsie: 533 NM
Plaats van herkomst: Changzhou, China Het houden van Torsie: 7000 NM
Het overhellen torsie: 744 NM Nominaal vermogentorsie: 0,065 t/min
Gebruik: zonnedrijvers Bescherm Eigenschap: IP66
Hoog licht:

de versnellingsbak van de wormaandrijving

,

de zwenkende ring van het wormtoestel



SE3 het wormtoestel zwenkt Aandrijving de Ingesloten Zonnedrijver Aandrijving met 24VDC-Toestelmotor zwenkt



Beschrijving



SE zwenkt aandrijving hoofdzakelijk wordt gebruikt in zonne volgend systeem, bouwmachines.



Wegens hun veelvoudig gebruik, komt de zwenkende aandrijving in een verscheidenheid van modelgrootte, prestatiesgamma en opzettende kenmerken. De aandrijving is passend voor toepassingen die zowel ladingsholding als rotatietorsie van dezelfde versnellingsbak vereisen. Zij kunnen ook met dubbele assen van omwenteling, (draaiende assen tegelijkertijd) of met dubbele aandrijving op dezelfde as worden gemaakt, (twee wormdraden die hetzelfde ringstoestel in één as drijven).



Parameters van het zwenken van aandrijving



Model Verhouding Nominaal vermogentorsie Het overhellen Torsie Het houden van Torsie Aslading Radiale Lading Efficiency Precisie Zelfsluitend Gewicht
N.m N.m N.m kN kN graad Ja kg
1“ 31:1 400 1000 1800 22 12 40% ≤0.1 Ja 6
3“ 31:1 300 1500 7000 30 15 40% ≤0.1 Ja 9
5“ 37:1 637.5 6000 9200 68 27 40% ≤0.1 Ja 14
7“ 57:1 1750 10500 13200 132 58 40% ≤0.1 Ja 23
9“ 61:1 4300 49900 30800 340 130 40% ≤0.1 Ja 44
12“ 78:1 5600 54400 40560 480 190 40% ≤0.1 Ja 51
14“ 85:1 6750 135000 44200 680 230 40% ≤0.1 Ja 62
17“ 102:1 9460 203000 53040 980 390 40% ≤0.1 Ja 85
21“ 125:1 16000 271000 65000 1600 640 40% ≤0.1 Ja 141
25“ 150:1 21450 346000 89000 2400 950 40% ≤0.1 Ja 182



Opmerkingen

1. De verschillende motoren (AC, gelijkstroom, en Hydraulisch) kunnen volgens de eis van de klant worden ontworpen.

2. De schacht tegengesteld aan motor kan verkiezen hoofd van de hexuitdraai het hoofd of niet hexuitdraai te zijn.



Gelijkstroom-Motor



1. Keur Dubbele ondersteunende structuur voor outputschacht zodat goed de maximum torsie van versnellingsbak een wordt verhoogd.

2. Het zonwiel en het planetarische wiel worden verbonden door lat die de maximum torsie van versnellingsbak verhoogt en het leven verlengt.

3. Wij gebruiken spiraalvormig toestel in inputstadium wat tot het lawaai lage anf maken die regelmatig in hoge snelheid in werking wordt gesteld. De binnentoestelring is gescheiden zodat wij meer verhouding kunnen maken en het ontwerp flexibel is. De versnellingsbak en de motor worden gevestigd door een naadmoeilijke situatie door schroef in as die de passende precisie verhogen en lawaai verminderen.

4. Wij gebruiken deegrolhouder binnen het planetarische wheel.we-gebruiksdeegrol malen in plaats van het glijden van het malen zodat is het leven van versnellingsbak veel langer.

5. Dubbele ondersteunende structuur; Het interne malen op binnen droeg van planetarische toestellen makend binnen droeg rondheid minder dan 0.003mm; het lopen door in plaats van het glijden te rollen; HRC60 de precisie van de toesteloppervlakte het schaven; De goedkeuring van al deze technoligies verzekert het super stille en regelmatige werken en een tijd met lange levensuur meer dan 10000 uren.





Afmetingen

SE3 Ingesloten worm het Toestel zwenkt Aandrijving voor Zonnedrijver met 24VDC-Toestelmotor 0
