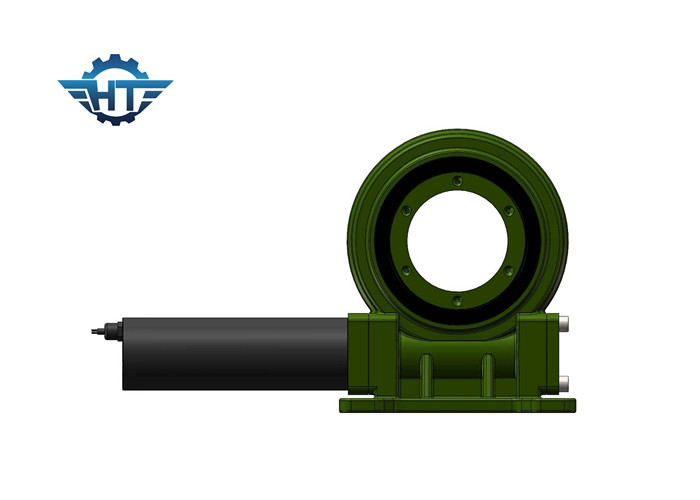

VE7 het verticale Wormtoestel zwenkt Aandrijving voor Zonnedrijvers met Elektro het Toestelmotoren van 24VDC

VE7 het verticale Wormtoestel zwenkt Aandrijving voor Zonnedrijvers met Elektro het Toestelmotoren van 24VDC

  • VE7 het verticale Wormtoestel zwenkt Aandrijving voor Zonnedrijvers met Elektro het Toestelmotoren van 24VDC
  • VE7 het verticale Wormtoestel zwenkt Aandrijving voor Zonnedrijvers met Elektro het Toestelmotoren van 24VDC
VE7 het verticale Wormtoestel zwenkt Aandrijving voor Zonnedrijvers met Elektro het Toestelmotoren van 24VDC
Productdetails:
Plaats van herkomst: China
Merknaam: HangTuo
Certificering: CE, ISO9001
Modelnummer: VE7“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuk
Prijs: USD 280~504 / pc
Verpakking Details: Triplex vak
Levertijd: 15~45 dagen
Betalingscondities: L / C, T / T, Western Union
Levering vermogen: 2000 PCS PER MAAND
Contact
Gedetailleerde productomschrijving
Materiaal: 50Mn, 42CrMo model: VE7“
Toestelverhouding: 57:1 Nominaal vermogentorsie: 1750Nm
Het houden van Torsie: 13200Nm Het overhellen torsie: 7000Nm
Efficiëntie: 40% Standaardkleur: RAL 9006
Hoog licht:

solar tracker drive

,

slewing drive for solar tracking system

VE7 het verticale Wormtoestel zwenkt Aandrijving met Elektro het Toestelmotoren van 24VDC voor Zonnedrijvers





Beschrijving


Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende toestel, een basis en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkend toestel en een worm in één eenheid.



De enige asverticaal zwenkt aandrijving verticaal wordt opgezet, wordt het specifiek ontworpen voor vlakke enige as zonne volgende systemen die vereisen east-to-west volgend naar de zon voor. De nauwkeurige omwenteling van de verticaal zwenkt aandrijving toestaat het mechanisme om volkomen te volgen. Dit soort verticale zwenkende aandrijving wordt vervaardigd gebruikend de recentste technologie die zandlopermechanisme opneemt.

Voordelen

1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. 360 graad roterende waaier
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren
5. Zelfsluitende functie

Technische Prestaties



Model Verhouding Nominaal vermogentorsie Het overhellen Torsie Aslading Radiale Lading Het houden van Torsie Efficiency Precisie Zelfsluitend Gewicht
N.m N.m kN kN N.m graad Ja kg
3“ 31:1 300 1500 3.6 15 7000 40% ≤0.1 Ja 13kg
5“ 37:1 637.5 5000 16 27 9200 40% ≤0.1 Ja 18kg
7“ 57:1 1750 7000 34 58 13200 40% ≤0.1 Ja 28kg
8“ 51:1 2250 11200 50 80 20400 40% ≤0.1 Ja 35kg
9“ 61:1 4300 16000 60 130 27200 40% ≤0.1 Ja 51kg
12“ 78:1 5600 25000 77 190 40560 40% ≤0.1 Ja 61kg
14“ 85:1 6750 48000 110 230 44200 40% ≤0.1 Ja 78 kg
17“ 102:1 9460 67000 142 390 53040 40% ≤0.1 Ja 105 kg
21“ 125:1 16000 89000 337 640 65000 40% ≤0.1 Ja 185 kg
25“ 150:1 21450 112000 476 950 89000 40% ≤0.1 Ja 244 kg


De aangepaste Diensten


1. Speciaal ontwerp dat op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.



Verklarende woordenlijst van Zeer belangrijke Parameters

Het overhellen Ogenbliktorsie: Deze torsie is de ernstlading die met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
