Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
 |
| Plaats van herkomst: | China |
| Merknaam: | HANGTUO |
| Certificering: | CE, ISO9001 |
| Modelnummer: | VE5 |
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | 145~226 USD/PC |
| Verpakking Details: | Triplex vak |
| Levertijd: | 15 ~ 30 dagen |
| Levering vermogen: | 12000 PCS/year |
| Type: | Zwenkende Aandrijving | Materiaal: | 42CRMN of 50Mn |
|---|---|---|---|
| Toepassing: | zonne-energie systeem | Garantie: | 10 jaar |
| kleur: | vereiste klant | formaat: | 3 duim - 25 Duim |
| Motor: | 24V | Functie: | lange levensduur |
| Markeren: | solar slew drive,slewing drive for solar tracking system |
||

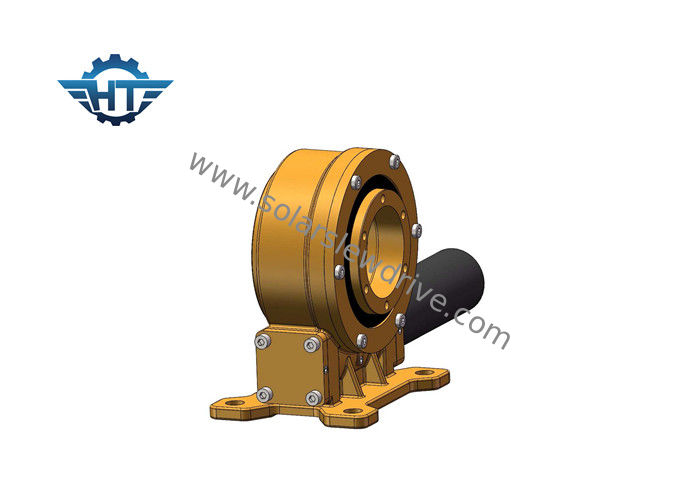

Zonne-tracker met enkele as Kleine zwenkaandrijving met 24vdc elektromotor voor geconcentreerde zonne-trackers
Omschrijving
Een zwenkaandrijving, gewoonlijk aangeduid als een wormaandrijving of zwenklagers, is een compleet, klaar om te installeren systeem dat bestaat uit tandwiel- of zwenkringlager, worm, basis en volledig gesloten behuizing. Het kan worden aangepast met hydraulische of elektrische motoren, planetaire versnellingsbakken.
Het volgen van fotovoltaïsche krachtcentrales omvat een vlakke eenassige koppeling, een schuine eenassige koppeling, een schuine eenassige en een tweeassige volgsysteem.
1. Platte koppeling met één as
Geschikt voor breedtegraden onder 30 graden en grondhellingen van minder dan 12 graden.
2. Schuine koppeling met één as
Geschikt voor gemiddelde tot hoge breedtegraden, de grond moet ongeveer vlak zijn.
3. Schuine eenassige eenheid
Geschikt voor gemiddelde tot hoge breedtegraden.
4. Dubbele as
Kenmerken
1. Roteren van 0 ~ 180 °
2. Sluit een aandrijfmotor links of rechts aan
3. Vet was al eerder in de fabriek gevuld
4. Eenvoudige installatie
5. Rationeel ruimtegebruik
6. Het tandwiel blokkeert zichzelf; daarom is een rem niet nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
8. Hoog vasthoudkoppel, geschikt voor verticale installatie
9. Weinig onderhoud
Prestatieparameters verticale zwenkaandrijving
| Model | Verhouding | Nominaal uitgangskoppel | Kantelkoppel | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
| nm | nm | kN | kN | nm | mate | Ja | kg | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
