Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HANGTUO |
Certificering: | CE, ISO9001 |
Modelnummer: | VE5 |
Min. bestelaantal: | 1 pc |
---|---|
Prijs: | 145~226 USD/PC |
Verpakking Details: | Triplex vak |
Levertijd: | 15 ~ 30 dagen |
Levering vermogen: | 12000 PCS/year |
Type: | Zwenkende Aandrijving | Materiaal: | 42CRMN of 50Mn |
---|---|---|---|
Toepassing: | zonne-energie systeem | Garantie: | 10 jaar |
kleur: | vereiste klant | formaat: | 3 duim - 25 Duim |
Motor: | 24V | Functie: | lange levensduur |
Hoog licht: | zwenkende aandrijving voor zonne volgend systeem,zonnedrijversaandrijving |

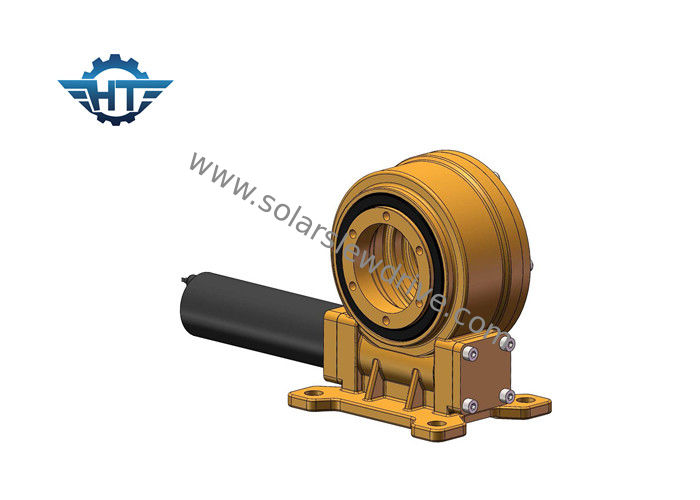

Verticale VE5 kleine zwenkaandrijving met 12 VDC versnellingsbak voor geconcentreerde Fresnel-stations
Omschrijving
Het volgsysteem voor zonne-energie is een mechanisch en elektronisch besturingssysteem dat het gebruik van zonlicht bij de fotothermische en fotovoltaïsche energieopwekking optimaliseert om een verbeterde efficiëntie van de foto-elektrische conversie te bereiken. Het omvat: zwenkaandrijvingen, motoren (DC, stappenmotor, servo, planetaire motorreductoren, duwstangmotoren, enz.), Wormwielen, sensorsystemen, enz.
1. Platte koppeling met één as
Geschikt voor breedtegraden onder 30 graden en grondhellingen van minder dan 12 graden.
2. Schuine koppeling met één as
Geschikt voor gemiddelde tot hoge breedtegraden, de grond moet ongeveer vlak zijn.
3. Schuine eenassige eenheid
Geschikt voor gemiddelde tot hoge breedtegraden.
4. Dubbele as
Kenmerken
1. Roteren van 0 ~ 180 °
2. Sluit een aandrijfmotor links of rechts aan
3. Vet gevuld vóór fabriek
4. Eenvoudige installatie
5. Weinig onderhoud
6. Het tandwiel blokkeert zichzelf; daarom is een rem niet nodig
7. Hoog vasthoudkoppel, geschikt voor verticale installatie
Prestatieparameters verticale zwenkaandrijving
Model | Verhouding | Nominaal uitgangskoppel | Kantelkoppel | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
