Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HANGTUO |
Certificering: | CE, ISO9001 |
Modelnummer: | VE5 |
Min. bestelaantal: | 1 pc |
---|---|
Prijs: | 145~226 USD/PC |
Verpakking Details: | Triplex vak |
Levertijd: | 15 ~ 30 dagen |
Levering vermogen: | 12000 PCS/year |
Type: | Zwenkende Aandrijving | Materiaal: | 42CRMN of 50Mn |
---|---|---|---|
Toepassing: | zonne-energie systeem | Garantie: | 10 jaar |
kleur: | vereiste klant | formaat: | 3 duim - 25 Duim |
Motor: | 24V | Functie: | lange levensduur |
Hoog licht: | de zwenkende ring van het wormtoestel,de motor van het wormtoestel |

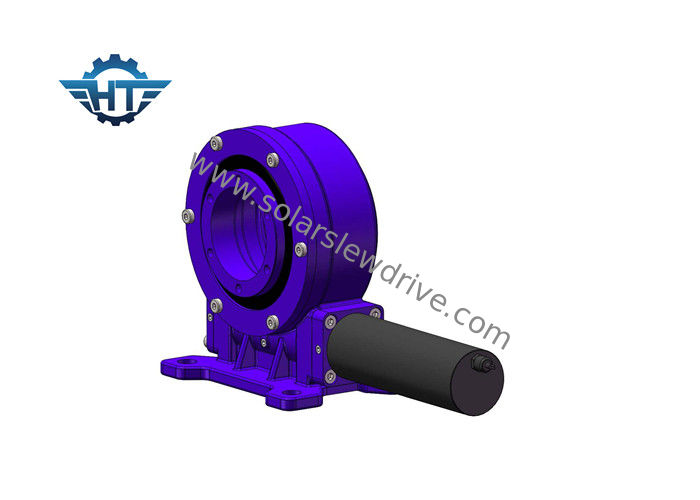

Zonne-tracker met enkele as Kleine zwenkaandrijving met 24vdc elektromotor voor geconcentreerde zonne-trackers
Omschrijving
De trog-technologie voor het opwekken van thermische zonne-energie concentreert het zonlicht op de brandpuntslijn door een trog parabolische concentratiespiegel en de collector wordt op de brandpuntslijn geïnstalleerd. Om de zonnestralingsenergie te absorberen na het focussen. Nadat de vloeistof in de buis is verwarmd, stroomt deze door de warmtewisselaar om het water te verwarmen om stoom te genereren, die wordt gegenereerd door middel van een stoomstroomcyclus. Het trogsysteem voor thermische zonne-energieopwekking omvat hoofdzakelijk een systeem voor het verzamelen van warmte, een systeem voor warmteopslag, een systeem voor warmtewisseling en een systeem voor energieopwekking.
Het warmteopvangsysteem bestaat hoofdzakelijk uit een warmteopvangbuis, een opvangspiegeloppervlak, een draagstructuur en een regelsysteem. De zwenkaandrijvingen zijn het belangrijkste onderdeel in de ondersteunende structuur.
Kenmerken
1. Roteren van 0 ~ 180 °
2. Sluit een aandrijfmotor links of rechts aan
3. Vet was al eerder in de fabriek gevuld
4. Eenvoudige installatie
5. Rationeel ruimtegebruik
6. Het tandwiel blokkeert zichzelf; daarom is een rem niet nodig
7. Gemakkelijke en vloeiende methode van starten en stoppen
8. Hoog vasthoudkoppel, geschikt voor verticale installatie
9. Weinig onderhoud
Prestatieparameters verticale zwenkaandrijving
Model | Verhouding | Nominaal uitgangskoppel | Kantelkoppel | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | Ja | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
