Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 380~456/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Structuur: | Worm en Wormwheel | Materiaal: | 42CrMo |
---|---|---|---|
Garantie: | 10 jaar | Toepassing: | Toren CSP |
formaat: | Op maat | kleur: | Op maat |
Motor: | 24V (Facultatieve) gelijkstroom | Type: | dubbele as |
Hoog licht: | Zwenkende Ringsaandrijving,de motor van de wormaandrijving |
Omschrijving
De tweeassige zwenkaandrijving kan worden toegepast in een geconcentreerde zonne-energiecentrale-toren. De Tower CSP neemt de dubbele tankstructuur aan en het binaire nitraat wordt gebruikt als het warmte-absorberende en warmte-opslagmedium. De zonne-energie verzameld door het grootschalige heliostaatveld wordt gebruikt om het gesmolten zout op te slaan en vervolgens wordt het gesmolten zout uitgewisseld met het water volgens de verzendinstructie van het elektriciteitsnet. De gegenereerde stoom op hoge temperatuur en hoge druk drijft de turbinegeneratorset aan om een continu, stabiel en in te plannen vermogen te genereren.

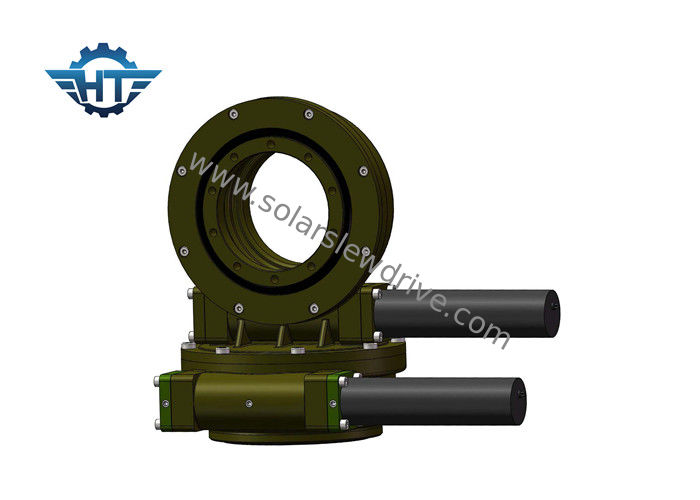

De zwenkaandrijving van Hangtuo bestaat uit de behuizing, het zwenklager, de afdichtende, omhullende worm met enkele voltooide reserveonderdelen. We kunnen ook de elektronische motor en de hydraulische motor produceren die wordt gebruikt voor draaiende aandrijvingen, die met de klok mee en tegen de klok in kunnen draaien.
Voordeel
1. Sterk kantelend moment op basis van de draaikrans
2. Adopteer omhullende wormaandrijving
3. Rijd grotere belasting voor het gebruik van multi tand contact
4. Betere statische zelfsluitende functie
Prestatiegrafiek
Model | Verhouding | Nominaal uitgangskoppel | Kantelkoppel | Axiale belasting | Radiale belasting | Houdkoppel | rendement | precisie | Zelfborgend | Gewicht |
nm | nm | kN | kN | nm | mate | kg | ||||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Opmerking: de bovenstaande afmetingen en parameters kunnen worden bijgewerkt of aangepast, voor meer gedetailleerde afmetingen en parameters, raadpleeg onze verkooptekeningen.
