Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SDE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 398~456/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Materiaal: | 50Mn, 42CrMo | model: | SDE7“ |
---|---|---|---|
naam: | de dubbele as zwenkt aandrijving | Nominaal vermogentorsie: | 2000 NM |
Het houden van Torsie: | 13500 NM | Het overhellen torsie: | 13200 NM |
Efficiëntie: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | Zwenkende Ringsaandrijving,de motor van de wormaandrijving |

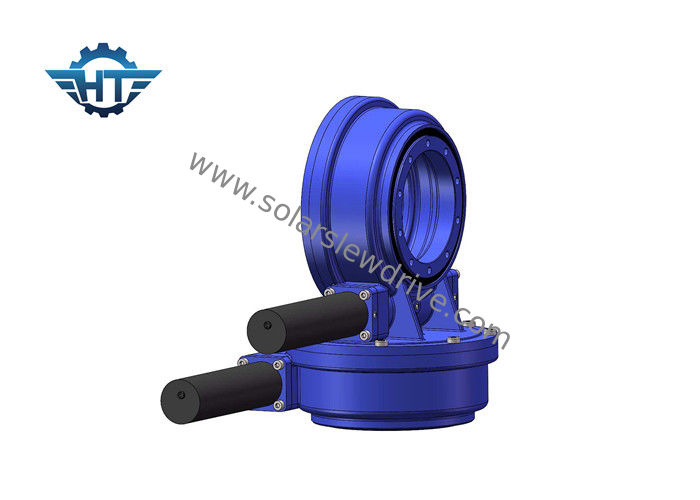

Zwenkt de Dubbele As van de zandloperworm IP66 Aandrijving voor Zonne Thermische Macht en Parabolische Spiegel
Beschrijving
Stijg thermisch systeem hebben in het algemeen vier types:
In het algemeen heeft de zonne thermische machtsgeneratie de volgende vier types: trog, toren, schotel (schijf), en Fresnel.
Trog
Het trogtype zonne thermische systeem van de machtsgeneratie wordt genoemd een systeem van de de machtsgeneratie van de trog parabolisch spiegel zonne thermisch. De trogtype parabolische concentrerende collectoren worden geschikt in reeks en parallel, verwarmend het werkende middel, producerend oververhitte stoom, en drijvend de stoomturbogenerator die wordt geplaatst om elektriciteit te produceren.
Toren
In 1973, bevorderde de uitbarsting van de oliecrisis wereldwijd het onderzoek en de ontwikkeling van zonnetechnologie. Vergeleken met zonnecellen, is de prijs hoog en de efficiency is laag. De efficiency van zonne thermische machtsgeneratie is vrij hoog en de technologie is vrij rijp.
Schotel
Het schijftype (dat ook als schotel wordt bekend) zonne thermische systeem van de machtsgeneratie is het eerste de zonnemachtssysteem van de wereld. Het is samengesteld uit een parabolische spiegel die uit vele spiegels wordt samengesteld. Het ontvangt de nadruk van het middel van paraboloid en hitteoverdracht in de ontvanger wordt verwarmd. Drijf de motor om elektriciteit om ongeveer 750℃ te produceren.
Fresnel
Het het werk principe is gelijkaardig aan trogtype fotothermische machtsgeneratie, behalve dat wordt de Fresnel structuurcondensator gebruikt in plaats van de spiegel. Dit maakt het vrij goedkoop, maar de efficiency wordt navenant verminderd.
Omdat zulk een systeem slechts een paar keer van zich het concentreren heeft, is de kwaliteit van de verwarmde waterdamp niet hoog, zodat de jaarlijkse efficiency van de machtsgeneratie van het gehele systeem slechts over 10% kan bereiken; maar wegens de eenvoudige structuur van het systeem en het directe gebruik van hitte-overbrengend middel om stoom, Zijn bouw en onderhoudskosten te produceren zijn ook vrij laag.
Zwenk Aandrijving die in Toren CSP wordt toegepast
Productnaam | SDE7 zwenkende aandrijving met het toestelmotoren van 43Nm 24Vdc |
Outputtorsie | 980 N.m; 723 ft.lbs |
Maximum Outputtorsie | 1938 N.m; 1429 ft.lbs |
Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
Statische Asclassificatie | 133.20 kN; 29943 pond |
Statische Radiale Classificatie | kN 53; 11977 pond |
Dynamische Asclassificatie | 31.90 kN; 7171 pond |
Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
Motoralternatieven | 380V/220V AC Motor; Stepper Motor; Brushless Motor |
Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machiner |
Prestatieslijst
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 21kg |
5“ | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 32kg |
7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 54kg |
9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 88kg |
12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 157 kg |
14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 214kg |
17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 315kg |
21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 481kg |
25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 682 kg |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnenwikkelendwormaandrijving
3. Multitandcontact omhogeladingte verzekeren
4. Zelfsluitendefunctie
Applicatons
De aangepaste Diensten
1. Speciaal ontwerp dat op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende kleuren zijn beschikbaar die op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
