| Brand Name: | HangTuo |
| Model Number: | SDE7“ |
| MOQ: | 1 stuk |
| Prijs: | USD 398~456/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |
Zwenkt de Dubbele As van het wormtoestel Aandrijving met Goed Tandcontact en 24V-Motor voor Zonnedrijver
Beschrijving
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de dubbel-as zwenkende aandrijving is dubbel-as zonnedrijvers, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
De zonnedrijver de dubbele as aandrijving zwenkt is perfecte oplossing in de dubbele as zonne het volgen toepassingen.
De dubbele as zwenkt aandrijving heeft drie typesoplossingen met aandrijving zwenken:
In het algemeen voor gemakkelijke steunstructuur, zwenkt sde aandrijving zou zijn de perfecte oplossing, maar andere twee zijn ook zeer populair.
Zwenk Aandrijving die in PV wordt toegepast

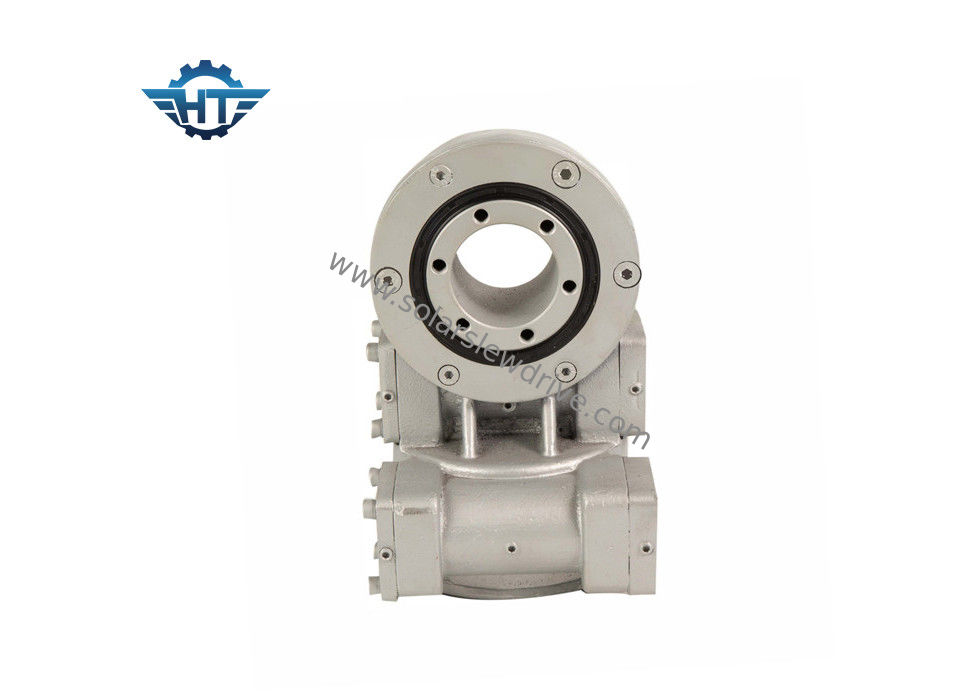

| Productnaam | SDE7 zwenkende aandrijving |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Maximum Outputtorsie | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 12V/24V motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machines |
| Zonnestelsel Vierkante Meter | 30 ㎡ |
Prestatieslijst van SDE-Reeks
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnenwikkelendwormaandrijving
3. Multitandcontact omhogeladingte verzekeren
4. Zelfsluitendefunctie
Applicatons
