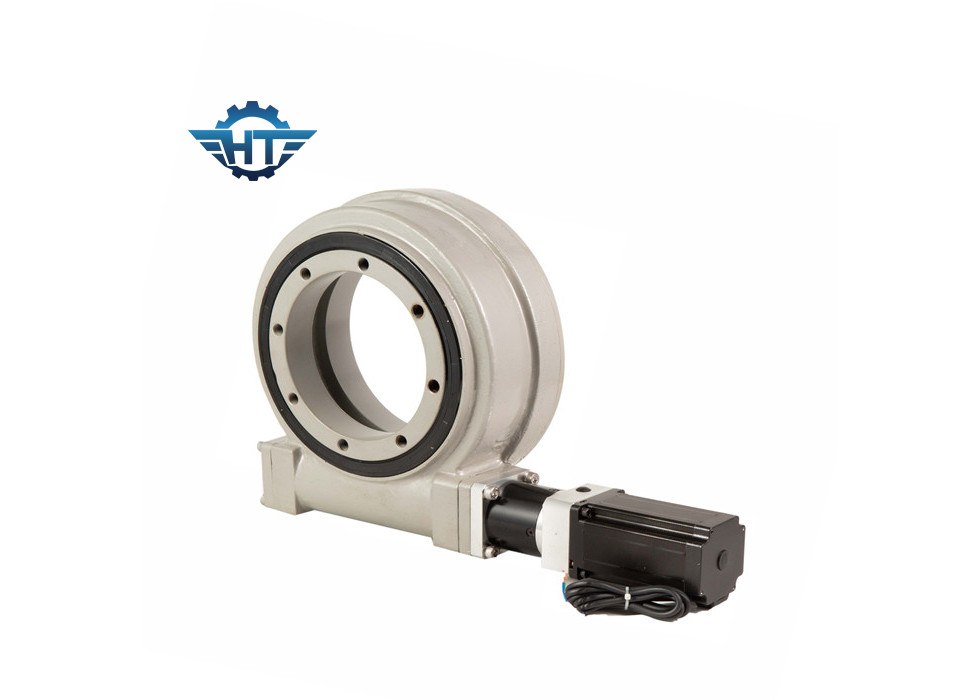

Se-serie wormwielaandrijving zwenkaandrijving met bouten met hoge weerstand voor zonnevolgsysteem
Productomschrijving
Zwenklager, zwenkringlager Naarmate de technologie is verbeterd, gebruiken meer zwenkaandrijvingen zandloperwormtechnologie, waarbij de worm is gevormd om meer tanden in het tandwiel te laten vallen
Deze verhoogde aangrijping van de tanden resulteert in grotere sterkte, efficiëntie en duurzaamheid. De zwenkaandrijving maakt gebruik van standaard wormtechnologie waarbij de worm op de horizontale as De snelheidsverhouding van de as is afhankelijk van de relatie tussen het aantal schroefdraden op de worm en het aantal tanden in de wormwiel of versnelling.
Prestaties van de SE-serie
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Installatie van de Slew Drive
1.Reinig de montagestructuur, bijv. Van lassen, verzinken, resten, vuil, enz.
2.Lift de zwenkaandrijving met oogbouten.
3.De zwenkaandrijving wordt in onbelaste toestand gemonteerd.
4.De volgende procedure moet worden gevolgd om afwijkingen tussen boutspankrachten te voorkomen.
5. Breng draadborgvloeistof aan op draden.
6.Laag schroefdraadborgvloeistof op schroefdraadspleet om montageonderdelen volledig aan te vragen.
7.Plaats de bouten kruiselings. Zie het algemene patroon in onderstaande schets van hoe bouten het koppel in kruislings opeenvolgende volgorde krijgen. Begin met een binnen- of buitenring. Draai de bouten kruiselings aan tot 30% van het aanhaalmoment. Herhaal vervolgens het koppel kruiselings tot 80% van het aanhaalmoment. Eindelijk kruiselings draaimoment tot 100% van het aanhaalmoment.
1. Draai eerst de binnenste of buitenste ring volledig vast en voer vervolgens de andere ring uit.
2.Zodra de schroef is vastgedraaid, markeer de positie van de schroefkop permanent op die van de stationaire structuur. Dit wordt later tijdens de inspectie gebruikt om er zeker van te zijn dat de schroefkop niet is afgewikkeld.
Er zijn veel toepassingen waarbij een roterende aandrijving kan worden gebruikt, primair omdat deze goed geschikt is voor toepassingen die belasting vereisen om vermogen en rotatiekoppel te behouden.
Typische zwenkaandrijvingstoepassingen omvatten, maar zijn niet beperkt tot:
1. zonne-tracker
2. Windturbines
3. Herenlift
4. hydraulische machines
5.Telehandler
6. graafmachine boortoren
7.Lift
8.Crane
9. Booruitrusting
10. militaire uitrusting
