| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 stuk |
| Prijs: | USD 248~380/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

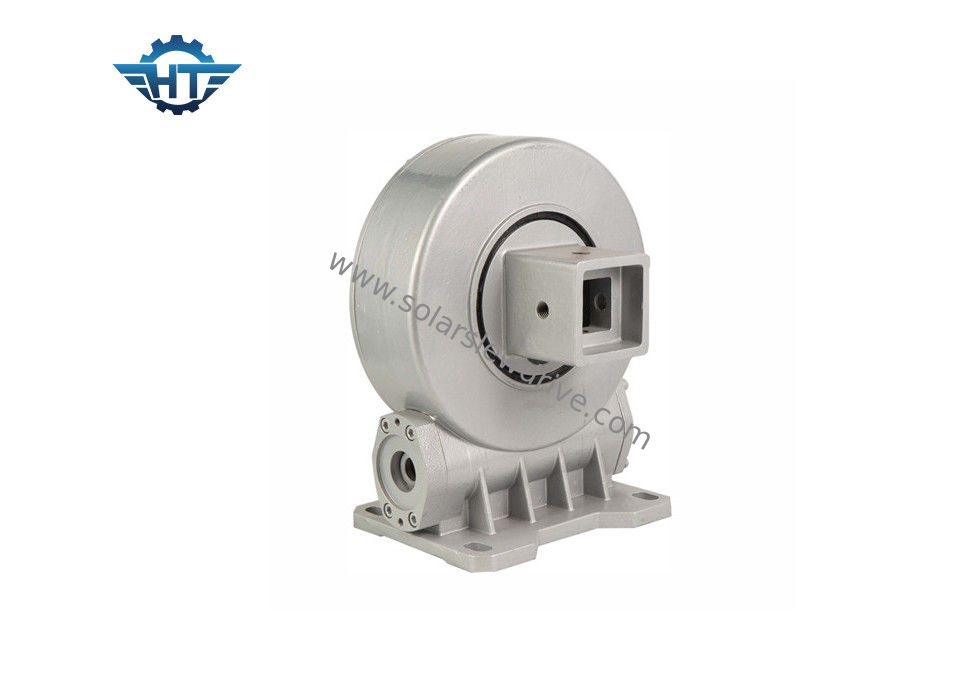

Verticale zonne-zwenkaandrijving met gesloten behuizing voor zonne-volgsysteem met één as
Productomschrijving
Verticaal gemonteerde zwenkaandrijvingen zijn specifiek ontworpen voor volgsystemen op zonne-energie die horizontale as volgen vereisen. Door de precieze rotatie van de verticale zwenkaandrijving kan het mechanisme perfect volgen. Dit soort verticale draaikransaandrijving is vervaardigd met behulp van de nieuwste technologie met een zandlopermechanisme.
De verticale zwenkaandrijving wordt in het algemeen loodrecht op de grond geïnstalleerd en wordt veel gebruikt in verschillende fotovoltaïsche energieopwekkingsprojecten, zoals trogstroomopwekking, vlak enkelassig zonnevolgsysteem, gekanteld zonnevolgsysteem. Draaiaandrijving uit de PE (hoge precisie VE) serie is met hoge precisie, meestal dit model met gesloten behuizing, het kan voorkomen dat stof en water de binnenkant binnendringen. Als de klant van plan is om zonnepanelen te gebruiken, kan deze 18-30 ㎡ zonnepanelen gebied aan.
Prestaties van VE-serie
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Nauwkeurig (°) | Zelfborgend | Gewicht (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Kenmerken
Zwenkaandrijving kan een onbeperkte omtreksrotatie en snelheidsreductie realiseren en is bestand tegen grotere axiale kracht, radiale kracht en kantelende kracht. Het geniet voordelen van hoge nauwkeurigheid, compacte structuur en groot draagvermogen.
