| Brand Name: | HangTuo |
| Model Number: | SE9“ |
| MOQ: | 1 stuk |
| Prijs: | USD 100-1600/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L / C, T / T, Western Union |

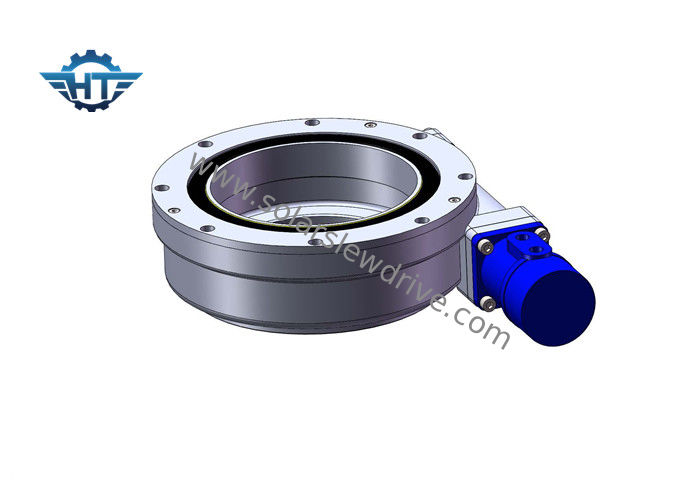

IP66 hydraulisch draaikranslager met hoge torsie voor bouwmachines
Beschrijving
Er zijn geen beperkingen aan de montagehoeken en posities van de SE-serie draaikranslageraandrijving. Het kan horizontaal, verticaal en schuin worden gemonteerd. Ingesloten draaikranslageraandrijvingen zijn samengesteld uit gesloten behuizing, draaikrans, wormas en andere onderdelen. Gebruikers kunnen kiezen voor elektromotoren of hydraulische motoren als drijfkracht. Het kan 360 graden naar voren of naar achteren draaien. De zwenkringlageraandrijving heeft een compact ontwerp en is ook gemakkelijk te monteren en gemakkelijk te onderhouden in vergelijking met andere soorten aandrijfapparatuur.
Prestatietabel van de SE-serie
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ja | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ja | 63 |
| 17” | 102: 1 | 9400 | 135.600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ja | 105 |
| 21” | 125: 1 | 16000 | 203.400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ja | 149 |
| 25” | 150: 1 | 21000 | 271.160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 204 |
Installatie instructies
De zwenkaandrijvingen van de SE-serie worden over het algemeen horizontaal geïnstalleerd. En we raden ook aan om horizontaal te installeren, rekening houdend met de prestaties van de zwenkaandrijvingen.
toepassingen
1. SE-series worden op grote schaal toegepast in de roterende delen in bouwmachines en zonne-energie-industrieën
2. SE-serie kan de azimut- en hoogterichtingen besturen
3. In de rotaties van draaitafels of kranen in verschillende soorten bouwmachines
4. Roterende delen van industriële apparatuur zoals lasverstellers
