Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE9 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~380/ pc |
Verpakking Details: | Triplex vak |
Levertijd: | 15~45 dagen |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 2000 PCS PER MAAND |
Type: | Ingesloten | Toepassing: | bouwmachines |
---|---|---|---|
Stuurprogramma: | hydraulische motor | IP-Grade: | IP66 |
kleur: | Zoals gevraagd | Effciency: | 40% |
model: | VE9 | Verhouding: | 61:1 |
Hoog licht: | de zwenkende ring van het wormtoestel,de motor van het wormtoestel |

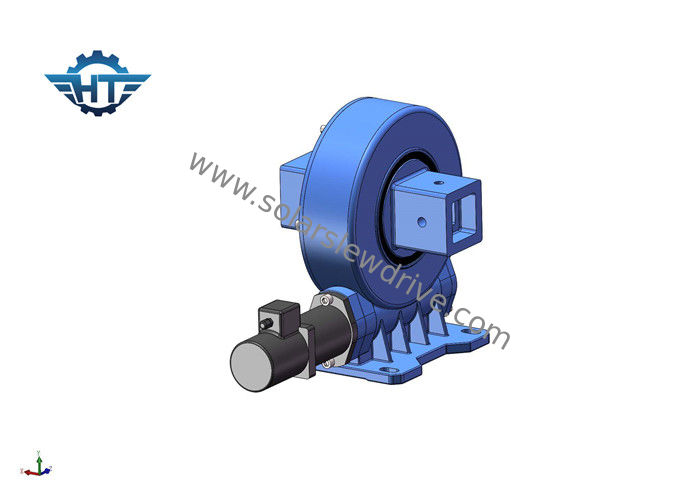

VE9 110 * 110 mm buiszwenkaandrijving Versnellingsbak met ingesloten behuizing voor zonne-volgsysteem
Productomschrijving
Zwenkaandrijving is misschien klein, maar ze helpen wel bij het uitvoeren van enkele van de grootste taken in verschillende toepassingen. Van draaiarmrotatie op zonne-trackinng systeem tot kranen, windturbine, zwenkaandrijvingen zijn een integraal onderdeel van veel machinaal bewerkte processen.
Vooral het verticale ontwerpen is het grootste lichtpunt van Hangtuo-draaiknoppen, het verticale ontwerpen wordt voornamelijk gebruikt voor het zonnevolgsysteem, de speciale structuur vereenvoudigt de complexe structuur van de enkelassige zonnevolgsysteembeugel, waardoor de kosten van het hele systeem worden verlaagd, het verticale ontwerpen speelt een meer competitieve rol in de markt voor zonne-trackers.
Model: | VE9 | Plaats van herkomst | Changzhou, China |
Merk | HANGTUO | Type | ingesloten |
Materiaal | 42CrMo, 50mn | Uitgangskoppel | 2250 Nm |
Kantelmoment Koppel | 16 K Nm | Houdkoppel | 30. K Nm |
Statische axiale beoordeling | 60 KN | Statische radiale beoordeling | 130 KN |
Dynamische axiale beoordeling | 30 KN | Dynamische radiale beoordeling | 65 KN |
Overbrengingsverhouding | 61: 1 | rendement | 40% |
toepassingen
De meest voorkomende zwenkaandrijvingsapplicatie voor de tweeassige zwenkaandrijvingen zijn tweeassige zonnetrackers, zoals heliostaten en geconcentreerde fotovoltaïsche cellen (CPV) en satelliet- of radarschalen. Andere toepassingen zijn onder meer autoliften, robotarmpositioneerders en podiumapparatuur.
Specificaties SDE-positioner met dubbele as
Parameters van VE-serie
Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | rendement | Precisie (°) | Zelfborgend | Gewicht (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
