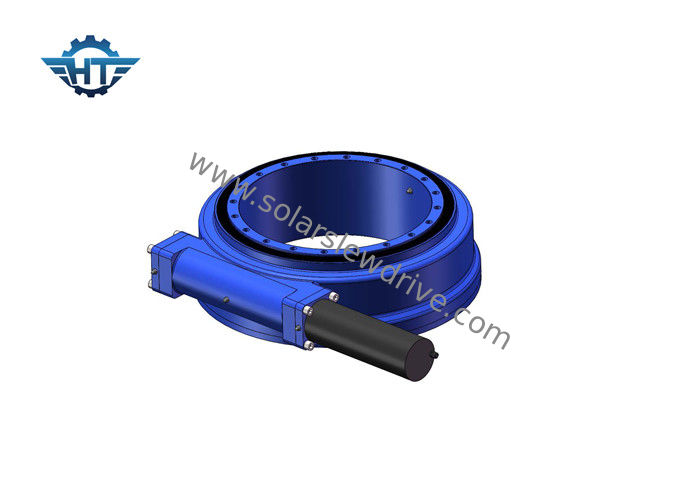

Zwenkende de Ringsaandrijving Drived van Ce door Elektrische Motor en Versnellingsbak voor Zonne Volgend Systeem

Brand Name: HangTuo
Model Number: SE14“
MOQ: 1 stuk
Prijs: USD 410~510/Piece ~360/ pc
Delivery Time: 15~45 dagen
Payment Terms: L / C, T / T, Western Union
Detail Information
Plaats van herkomst:
China
Certificering:
CE, ISO9001
model:
14 duim
Het houden van Torsie:
54200 NM
Het overhellen torsie:
68000 NM
Outputtorsie:
6550 NM
aslading:
680 KN
Radicale Lading:
kN 230
certificaat:
ISO 9001, CE
geschilderd:
Beschikbaar
Garantie:
5 jaar
Zelf-slot:
Ja
Verpakking Details:
Triplex vak
Levering vermogen:
500 stuks per maand
Markeren:

de zwenkende ring van het wormtoestel

,

de motor van het wormtoestel

Product Description

Het wormtoestel zwenkt Aandrijving Drived door Elektrische Motor en Versnellingsbak voor Zonne Volgend Systeem



Productomschrijving



De zwenkende Aandrijving, ook genoemd zwenkend ringslager, is een soort product bekwaam om grote asladingen met zeer met lage snelheid te weerstaan. En afhankelijk van het type ook zijn passend om het overhellen ogenblik te absorberen. De zwenkende ringen zijn beschikbaar in industriële modellen, waarin de ringen van gesmeed staal worden gemaakt en de verharde balsporen ook worden uitgevoerd. Aangezien de technologie heeft verbeterd, gebruikt meer zwenkende aandrijving de technologie van de zandloperworm, waarin de worm wordt gevormd om meer tanden in het toestel in dienst te nemen. Deze verhoogde tandovereenkomst resulteert in grotere sterkte, efficiency en duurzaamheid. De zwenkende aandrijving gebruikt standaardwormtechnologie waarin de worm op horizontaal de snelheidsverhouding van de schacht van het verband tussen het aantal draden op de worm en het aantal tanden in het wormtoestel of toestel afhangt. Zij zijn gestandaardiseerde producten voor de specifieke industrieën zoals de zonneindustrie en de mobiele toepassingen zoals graafwerktuigen. De worm wordt aangedreven door een elektrische motor of hydraulische motor, al dan niet gecombineerd met een extra planetarische versnellingsbak, wormversnellingsbak enz.


Performace van SE-Reeks



Model Verhouding Nominaal vermogentorsie (N.m) Het overhellen Torsie (N.m) Het houden van Torsie (N.m) Aslading (kN) Radiale Lading (kN) Efficiency Precisie (°) Zelfsluitend Gewicht (kg)
1“ 32:1 400 1000 1800 22 12 40% ≤0.1 Ja 6
3“ 31:1 600 1500 3000 30 16 40% ≤0.1 Ja 8
5“ 37:1 800 6000 9200 68 27 40% ≤0.1 Ja 12
7“ 57:1 2000 13500 13200 132 58 40% ≤0.1 Ja 21
9“ 61:1 4400 45000 30800 340 130 40% ≤0.1 Ja 49
12“ 78:1 5800 54400 40560 480 190 40% ≤0.1 Ja 61
14“ 85:1 6550 68000 54200 680 230 40% ≤0.1 Ja 63
17“ 102:1 9400 135600 65040 980 390 40% ≤0.1 Ja 105
21“ 125:1 16000 203400 81000 1600 640 40% ≤0.1 Ja 149
25“ 150:1 21000 271160 89000 2400 950 40% ≤0.1 Ja 204



Installatie van de Slew Aandrijving



1. Maak de opzettende structuur, b.v. van lassen, het galvaniseren, residu's, vuil, enz. schoon

2. Hef op zwenken aandrijving met oogbouten.

3. Zwenk aandrijving zal in leeggemaakte voorwaarde worden opgezet.

4. De volgende procedure zal worden gevolgd om afwijkingen tussen bout het aanhalen krachten te vermijden.

5. Pas de vloeistof van het draadslot op draden toe.

6. Leg de vloeistof van het draadslot op draadhiaat volledig verzoekend montage om delen.

7. Laad kruiselings de bouten voor. Zie het algemene patroon in schets hieronder van hoe de bouten kruiselings torsie in opeenvolging worden. Begin met of binnen of buitenring. Doe kruiselings het torqueing van alle bouten aan 30% van het aanhalen van torsie. Dan herhaal kruiselings torsie aan 80% van het aanhalen van torsie. Tot slot kruiselings torsie aan 100% van de het aanhalen torsie.



Zwenkende de Ringsaandrijving Drived van Ce door Elektrische Motor en Versnellingsbak voor Zonne Volgend Systeem 0

1. De eerste volledig torsie binnen of buitenring, doet dan de andere ring.

2. Zodra de schroef wordt aangehaald, te merken gelieve permanent de positie van het schroefhoofd aan dat van de stationaire structuur. Dit zal zeker later tijdens inspectie worden gebruikt om te zijn het schroefhoofd zich niet heeft afgewikkeld.

Toepassingen

Er zijn vele toepassingen waar een roterende aandrijving kan worden gebruikt, primair omdat het voor toepassingen passend is die lading vereisen om macht en rotatietorsie te handhaven.


De typische toepassingen van de schommelingsaandrijving omvatten, maar zijn niet beperkt tot: zonnedrijver, windturbine, de lift van mensen, hydraulische machines, telehandler, graafwerktuigboortoren, lift, kranen, boormateriaal, militaire uitrusting.
