| Brand Name: | HANGTUO |
| Model Number: | VE9 |
| MOQ: | 1 pc |
| Prijs: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 dagen |

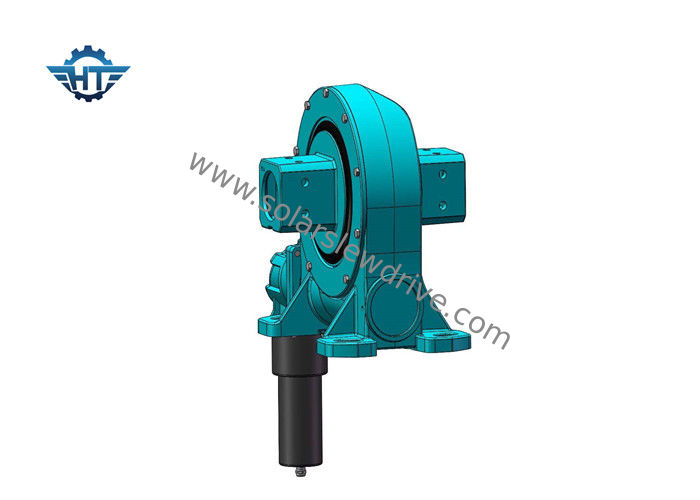

Verticale Ve9 zonne-zwenkende aandrijving afgestemd op 24vdc elektrische motor voor zonnevolgers
Beschrijving
Het solar trackersysteem is een mechanisch en elektronisch regelsysteem dat het gebruik van zonlicht bij fotothermische en fotovoltaïsche energieopwekking optimaliseert om een verbeterde foto-elektrische conversie-efficiëntie te bereiken. Het omvat: zwenkaandrijvingen, motoren (DC, stappenmotor, servo, planetaire motorreductoren, duwstangmotoren, enz.), Wormwieloverbrengingen, sensorsystemen, enz.
Het bevat:
1. Platte eenassige koppeling
2. Schuine koppeling met één as
3. Schuine eenheid met één as
4. Dubbelassig zonnevolgsysteem
Kenmerken
1. Roteer van 0 ~ 180 °
2. Sluit een aandrijfmotor links of rechts aan
3. Vet af fabriek gevuld
4. Eenvoudige installatie
5. Weinig onderhoud
6. De versnelling is zelfremmend; daarom is een rem niet nodig
7. Hoog tegenhoudkoppel, geschikt voor verticale installatie
Technische gegevens verticale zwenkaandrijving
| Model | Verhouding | Nominaal uitgangskoppel | Kantelmoment | Axiale belasting | Radiale belasting | Houdkoppel | Efficiëntie | Precisie | Zelfsluitend | Gewicht |
| Nm | Nm | kN | kN | Nm | mate | Ja | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Ja | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Ja | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Ja | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Ja | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Ja | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Ja | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Ja | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Ja | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Ja | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Ja | 244 kg |
