klein zwenk aandrijving
Created with Pixso. SE3 de Envelop van het wormtoestel zwenkt de Bescherming van de Aandrijvingsversnellingsbak IP66

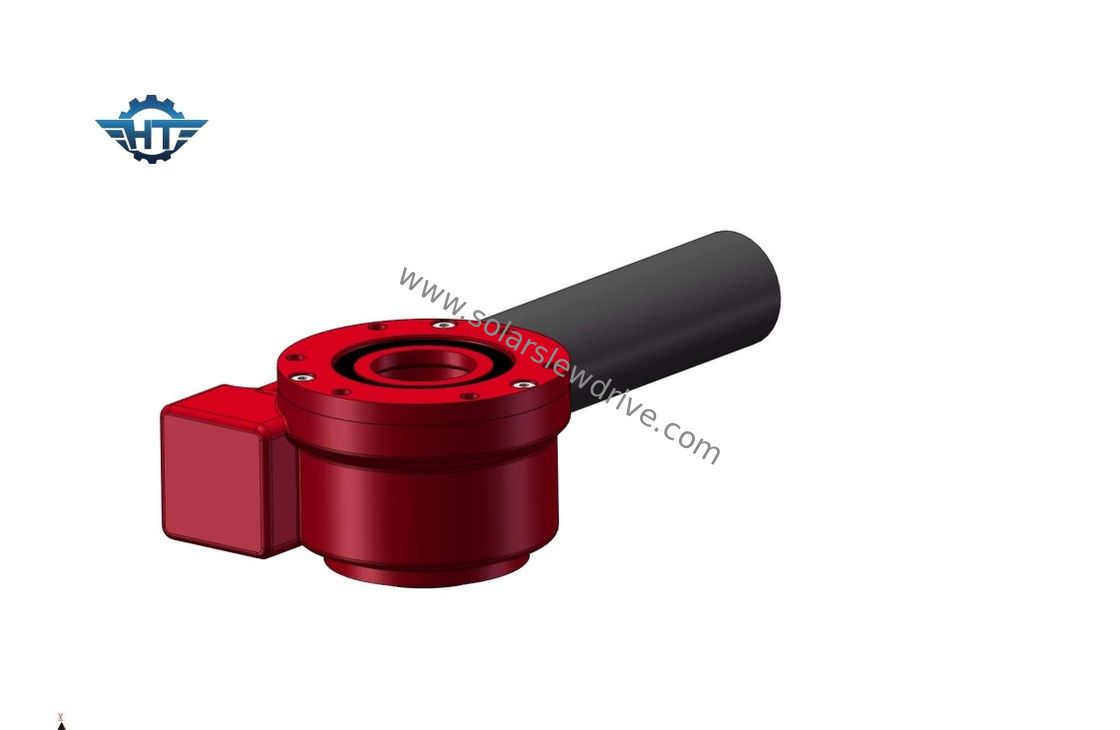

SE3 de Envelop van het wormtoestel zwenkt de Bescherming van de Aandrijvingsversnellingsbak IP66

Brand Name: HangTuo
Model Number: SE3“
MOQ: 1 stuk
Prijs: USD 200~300/ pc
Delivery Time: 15~45 dagen
Payment Terms: L/C, T/T, Western Union
Detail Information
Plaats van herkomst:
China
Certificering:
CE, ISO9001
Model:
SE3
Type:
Worm en Toestel
Kleur:
Zoals Gevraagd
Toestelverhouding:
31:1
OEM:
Beschikbaar
Materiaal:
QT en 42CRMO
Certificaat:
ISO9001, CE
Het schilderen:
Beschikbaar
Verpakking Details:
triplexdoos
Levering vermogen:
2000 PCs per maand
Markeren:

SE3 zwenkt aandrijvingsversnellingsbak

,

iP66 de bescherming zwenkt aandrijvingsversnellingsbak

,

De Envelop van het wormtoestel zwenkt aandrijving

Product Description



SE3 de Envelop van het wormtoestel Zonne zwenkt Aandrijving met IP66-Bescherming voor Openlucht Zonne Volgend Systeem



Zwenkende de Aandrijvingsbeschrijving van het wormtoestel



Aangezien de technologie heeft verbeterd, gebruikt meer zwenkende aandrijving de technologie van de zandloperworm, waarin de worm wordt gevormd om meer tanden in het toestel in dienst te nemen, dus imporved de torsie en de weerslag verminderde.





SE3 de Envelop van het wormtoestel zwenkt de Bescherming van de Aandrijvingsversnellingsbak IP66 0

Deze verhoogde tandovereenkomst resulteert in grotere sterkte, efficiency en duurzaamheid. De zwenkende aandrijving gebruikt standaardwormtechnologie waarin de worm op horizontaal, de snelheidsverhouding van de schacht van het verband tussen het aantal draden op de worm en het aantal tanden in het wormtoestel afhangt.



Prestaties van SE-Reeks



Model Verhouding Nominaal vermogentorsie (N.m) Het overhellen Torsie (N.m) Het houden van Torsie (N.m) Aslading (kN) Radiale Lading (kN) Efficiency Precisie (°) Zelfsluitend Gewicht (kg)
1“ 32:1 400 1000 1800 22 12 40% ≤0.1 Ja 6
3“ 31:1 600 1500 3000 30 16 40% ≤0.1 Ja 8
5“ 37:1 800 6000 9200 68 27 40% ≤0.1 Ja 12
7“ 57:1 2000 13500 13200 132 58 40% ≤0.1 Ja 21
9“ 61:1 4400 45000 30800 340 130 40% ≤0.1 Ja 49
12“ 78:1 5800 54400 40560 480 190 40% ≤0.1 Ja 61
14“ 85:1 6550 68000 54200 680 230 40% ≤0.1 Ja 63
17“ 102:1 9400 135600 65040 980 390 40% ≤0.1 Ja 105
21“ 125:1 16000 203400 81000 1600 640 40% ≤0.1 Ja 149
25“ 150:1 21000 271160 89000 2400 950 40% ≤0.1 Ja 204



Installatie van de Slew Aandrijving



1.Clean de opzettende structuur, b.v. van lassen, het galvaniseren, residu's, vuil, enz.

2.Lift zwenk aandrijving met oogbouten.

3.The zwenken aandrijving zullen in leeggemaakte voorwaarde worden opgezet.

4.The na procedure zal worden gevolgd om afwijkingen tussen bout het aanhalen krachten te vermijden.

5.Apply de vloeistof van het draadslot aan draden.

6.Lay de vloeistof van het draadslot op draadhiaat die montage om delen volledig verzoeken.

7.Preload de bouten kruiselings. Zie het algemene patroon in schets hieronder van hoe de bouten kruiselings torsie in opeenvolging worden. Begin met of binnen of buitenring. Doe kruiselings het torqueing van alle bouten aan 30% van het aanhalen van torsie. Dan herhaal kruiselings torsie aan 80% van het aanhalen van torsie. Tot slot kruiselings torsie aan 100% van de het aanhalen torsie.

Toepassing

Er zijn vele toepassingen waar een roterende aandrijving kan worden gebruikt, primair omdat het voor toepassingen passend is die lading vereisen om macht en rotatietorsie te handhaven.
De typische toepassingen van de schommelingsaandrijving omvatten, maar zijn niet beperkt tot:
1.Solar drijver
2.Wind turbines
3.Men's-lift
4.Hydraulic machines
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling materiaal
10.Military materiaal
