Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 PCs per maand |
Materiaal: | 50Mn, 42CrMo | Model: | VE7“ |
---|---|---|---|
Toestelverhouding: | 57:1 | Max Rated Output Torque: | 5060 NM |
Het houden van Torsie: | 40.000 NM | Het overhellen Torsie: | 5.000 NM |
Efficiency: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | De verticale Envelop zwenkt versnellingsbak,VE7 zwenkt versnellingsbak,Zelfsluitend zwenk aandrijvingsversnellingsbak |

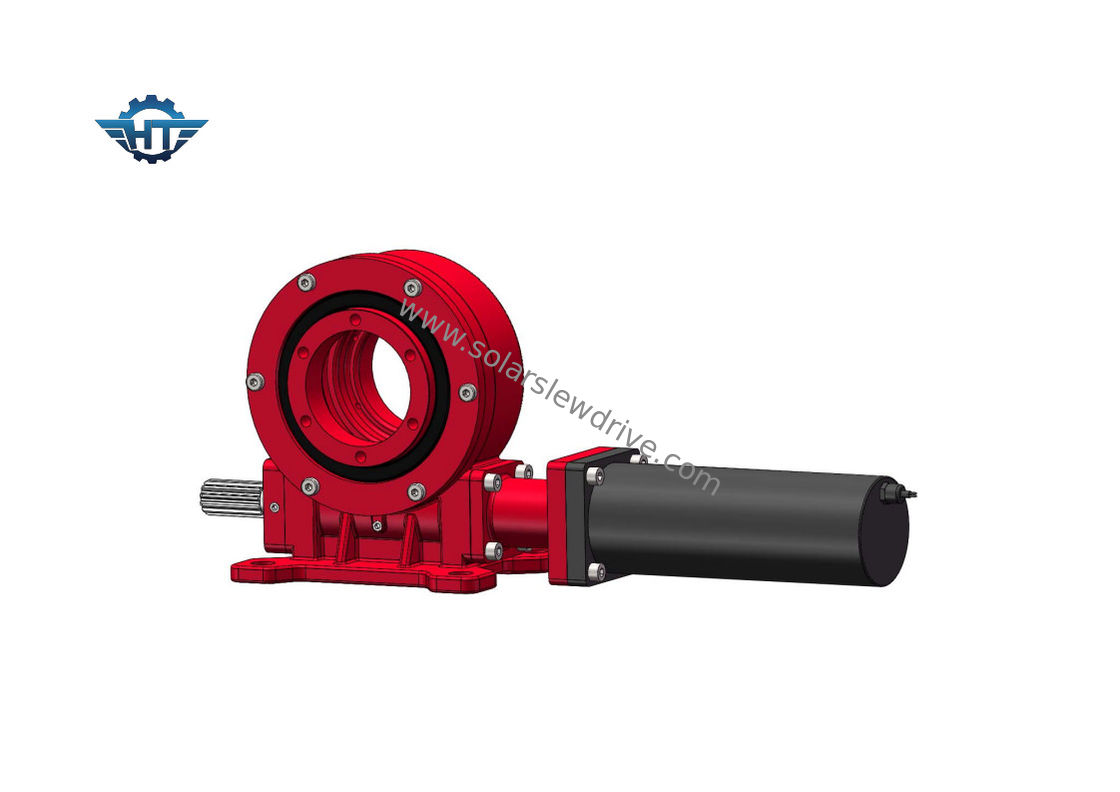

De Verticale Envelop van Ce zwenkt de Versnellingsbakmotor van de Aandrijvingsworm voor Zonnedrijver
Beschrijving van de het Toestel de Zwenkende Aandrijving van de douaneworm
Onze zwenkende aandrijving kan de gevolgen van askracht, radiale kracht gelijktijdig dragen en het overhellen het ogenblik, aangezien de kerncomponent van de zwenkende aandrijving goedkeurt wikkelt wrom en multitandcontact. Vergeleken met traditionele zwenkende producten, hebben onze producten de kenmerken van eenvoudige installatie, gemakkelijk onderhoud, en grotendeels het besparen van installatieplaats.
Voordelen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. 360 graad of +60~-60 graad roterende waaier, of als verzoek van klanten
3. Binnen wikkelend wormaandrijving
4. Multitandcontact om hoge lading te verzekeren
5. Zelfsluitende functie
Technische Gegevens van VE Zwenkende Aandrijving
Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Verklarende woordenlijst van Zeer belangrijke Paramaters
Het overhellen Ogenbliktorsie: Deze die torsie is de ernstlading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt vermenigvuldigd. Als de daadwerkelijke torsie groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving worden ten val gebracht.
Radiale lading: De ladingsverticaal aan de as van het zwenkende dragen
Aslading: De lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie, wordt het ook gezien zoals gebroken torsie.
Zelfsluitend: Slechts wanneer er lading is, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
