| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| Prijs: | 145~226 USD/PC |
| Delivery Time: | 15~30 DAGEN |

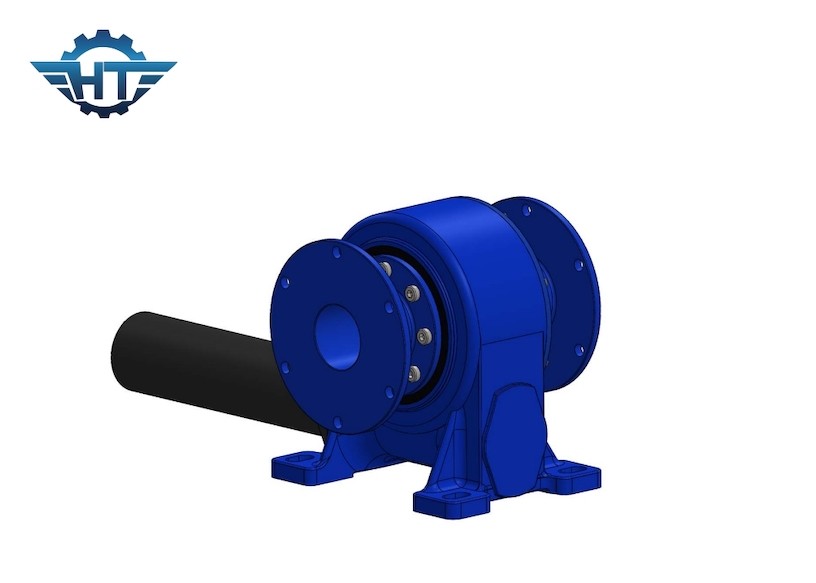

De zelfsluitende Zonne Zwenkende Aandrijving voor CSP concentreerde Zonne Volgend Systeem
Zonne Zwenkende Aandrijvingsbeschrijving
Het zwenkende lager is hoofdzakelijk samengesteld uit metalen kappen, rollende elementen, kooien, verzegelende ringen, enz. Aangezien de verschillende delen speciale functies in praktische toepassingen hebben, zijn er verschillende overwegingen in het ontwerp en de selectie van materialen.
In het algemeen, worden de rollende elementen van de zwenkende ring gemaakt van koolstof-chromium dragend staal dat als geheel wordt verhard. De zwenkende lagerring wordt gemaakt van oppervlakte van gehard staal. Wanneer de gebruiker geen speciale vereisten heeft, wordt het over het algemeen gemaakt van 50Mn-staal. Nochtans, soms om aan de behoeften van de gastheer in sommige speciale toepassingen te voldoen, kunnen andere rangen van oppervlakte ook volgens de specifieke die gebruiksvoorwaarden worden geselecteerd door de gebruiker worden verstrekt. Van gehard staal, zoals 42CrMo, 5CrMnMo, enz.
De verticaal zwenkt de Parameters van Aandrijvingsprestaties
| Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
| N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
| 3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
| 5“ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
| 7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
| 8“ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
| 9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
| 12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
| 14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
| 17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
| 21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
| 25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
Eigenschappen
1. Roteer van 0~180°
2. Sluit links of rechts een drijfmotor aan de kant aan
3. Het vet was gevuld vóór fabriek
4. Eenvoudige installatie
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
8. Hoge backholding torsie, geschikt voor verticale installatie
9. Laag onderhoud
