Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | China |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | VE7“ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 280~504 / pc |
Verpakking Details: | Triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 PCs per maand |
Materiaal: | 50Mn, 42CrMo | Model: | VE7“ |
---|---|---|---|
Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 1750 Nm |
Het houden van Torsie: | 13200 NM | Het overhellen Torsie: | 7000 NM |
Efficiency: | 40% | Standaardkleur: | RAL 9006 |
Hoog licht: | Verticale Enige As Zwenkende Aandrijving,1750 NM zonne Zwenkende Aandrijvings,Zon Volgende Comité Opzettende Zwenkende Aandrijving |

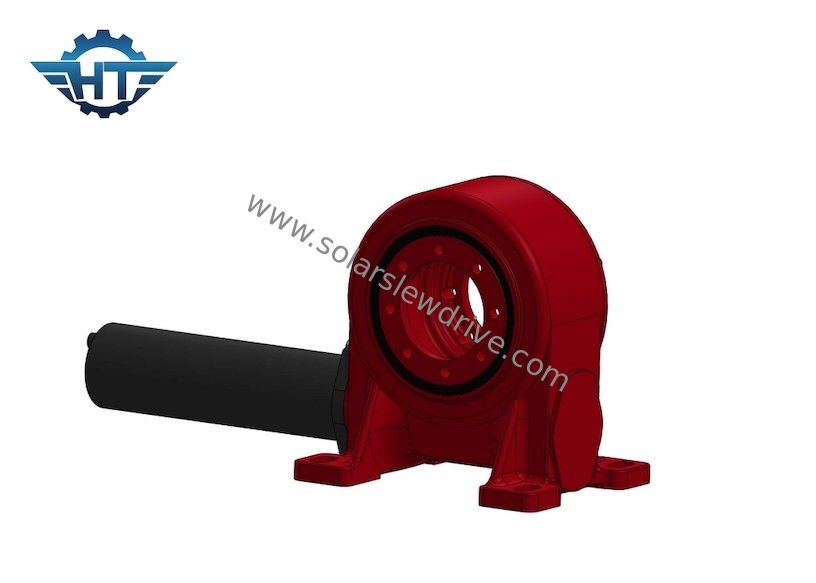

Verticale Enige As Zwenkende Aandrijving voor Opzettende Volgende Systemen van het Zon de Volgende Zonnepaneel
De verticale Enige Beschrijving van de As Zwenkende Aandrijving
1. Een grote transmissieverhouding kan worden verkregen, die compacter is dan het gewankelde mechanisme van het schacht spiraalvormige toestel.
2. De het inschakelen tandoppervlakten van de twee wielen zijn in lijncontact, en zijn lagercapaciteit is veel hoger dan dat van het gewankelde mechanisme van het schacht spiraalvormige toestel.
3. De zwenkende aandrijving van het wormtoestel is gelijkwaardig aan de schroefaandrijving, die een multi-tand die aandrijving inschakelen is, zodat is de aandrijving stabiel en het lawaai is klein.
4. Het is zelfsluitend. Wanneer de loodhoek van de worm minder dan de gelijkwaardige wrijvinghoek tussen de inschakelende toesteltanden is, heeft het mechanisme zelfsluitende eigenschappen en kan omgekeerde zelfsluitend bereiken, d.w.z., slechts de worm kan de worm, maar niet de worm drijven. Zoals het zelfsluitende die wormmechanisme in zijn zware machines wordt gebruikt, zijn omgekeerde kan zelfsluitend een rol in veiligheidsbescherming spelen.
Technische Gegevens
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Aslading | Radiale Lading | Het houden van Torsie | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | kN | kN | N.m | graad | Ja | kg | |||
3“ | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ja | 13kg |
5“ | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ja | 18kg |
7“ | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ja | 28kg |
8“ | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ja | 35kg |
9“ | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ja | 51kg |
12“ | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ja | 61kg |
14“ | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ja | 78 kg |
17“ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ja | 105 kg |
21“ | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ja | 185 kg |
25“ | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ja | 244 kg |
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
