Het verstrekken van Innovatieve en Rendabele Zwenkende Aandrijving
Plaats van herkomst: | CHINA |
Merknaam: | HangTuo |
Certificering: | CE, ISO9001 |
Modelnummer: | SE3 „ |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | USD 100~1100/ pc |
Verpakking Details: | Triplexdoos |
Levertijd: | 15~45 dagen |
Betalingscondities: | L/C, T/T, Western Union |
Levering vermogen: | 2000 PCs per maand |
Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 NM |
---|---|---|---|
Plaats van herkomst: | Changzhou, China | Het houden van Torsie: | 7000 NM |
Het overhellen Torsie: | 744 Nm | Nominaal vermogentorsie: | 0,065 tpm |
gebruik: | Zonnedrijvers | Bescherm eigenschap: | IP66 |
Hoog licht: | SE3 de zonne Zwenkende Aandrijving van het Wormtoestel,Zwenkt het Zonne de Wormtoestel van 7000 NM Aandrijving,Het zonne Volgend Systeemtoestel zwenkt Aandrijving |

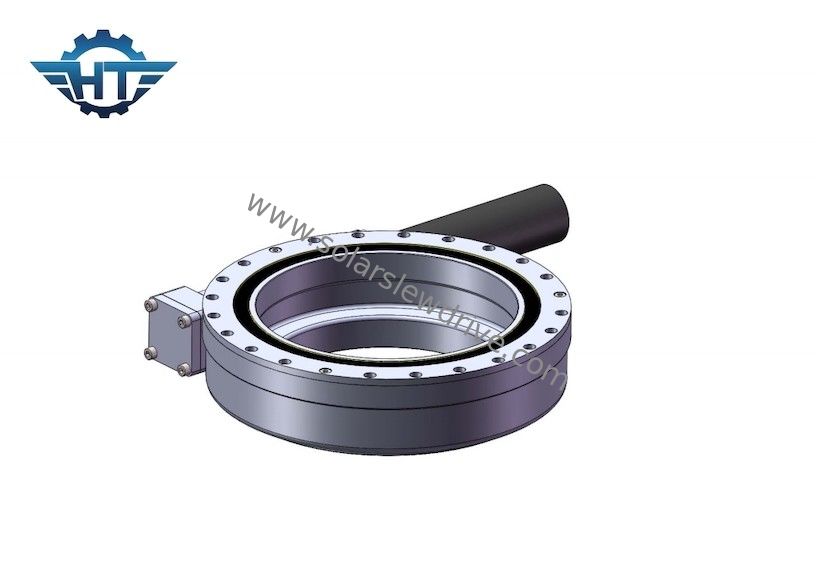

SE3 de kleine Zonne Zwenkende Aandrijving die van het Wormtoestel voor PV Volgend Systeem opzetten
Zwenkende de Aandrijvingsbeschrijving van het wormtoestel
Is de compacte de wormaandrijving van Changzhouhangtuo gekend voor zijn hoge machtsdichtheid. De wormaandrijving verzekert de transmissie van torsie aan de zwenkende ring. Dit ontwerp is bijzonder geschikt voor toepassingen met hoge krachten en beperkte ruimte, zoals leidingsversnellingsbakken voor de chassis van kranen en zware voertuigen, ladingskranen, bouw en landbouw en bosbouwmachines.
Parameters van de Horizontale Zwenkende Aandrijving van SE
Model | Verhouding | Nominaal vermogentorsie | Het overhellen Torsie | Het houden van Torsie | Aslading | Radiale Lading | Efficiency | Precisie | Zelfsluitend | Gewicht |
N.m | N.m | N.m | kN | kN | graad | Ja | kg | |||
1“ | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ja | 6 |
3“ | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Ja | 9 |
5“ | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ja | 14 |
7“ | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ja | 23 |
9“ | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Ja | 44 |
12“ | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ja | 51 |
14“ | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Ja | 62 |
17“ | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Ja | 85 |
21“ | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Ja | 141 |
25“ | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ja | 182 |
Zwenkende Aandrijvingsgelijkstroom Motor
1. Keur Dubbele ondersteunende structuur voor outputschacht zodat goed de maximum torsie van versnellingsbak een wordt verhoogd.
2. Het zonwiel en het planetarische wiel worden verbonden door lat die de maximum torsie van versnellingsbak verhoogt en het leven verlengt.
3. Wij gebruiken spiraalvormig toestel in inputstadium wat tot het lawaai lage die anf maken regelmatig in hoge snelheid in werking wordt gesteld. De binnentoestelring is gescheiden zodat wij meer verhouding kunnen maken en het ontwerp flexibel is. De versnellingsbak en de motor worden gevestigd door een naadmoeilijke situatie door schroef in as die de passende precisie verhogen en lawaai verminderen.
4. Wij gebruiken deegrolhouder binnen het planetarische wheel.we-gebruiksdeegrol malen in plaats van het glijden van het malen zodat is het leven van versnellingsbak veel langer.
5. Dubbele ondersteunende structuur; Het interne malen op binnen droeg van planetarische toestellen makend binnen droeg rondheid minder dan 0.003mm; het lopen door in plaats van het glijden te rollen; HRC60 de precisie van de toesteloppervlakte het schaven; De goedkeuring van al deze technoligies verzekert het super stille en regelmatige werken en een tijd met lange levensuur meer dan 10000 uren.
