| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | 1 stuk |
| Prijs: | USD 100~1100/ pc |
| Delivery Time: | 15~45 dagen |
| Payment Terms: | L/C, T/T, Western Union |
Zwenkt de kleine Zonnedrijver van de Grootte Enige As Aandrijving voor Hoge Precisie die Zonne-energie volgen

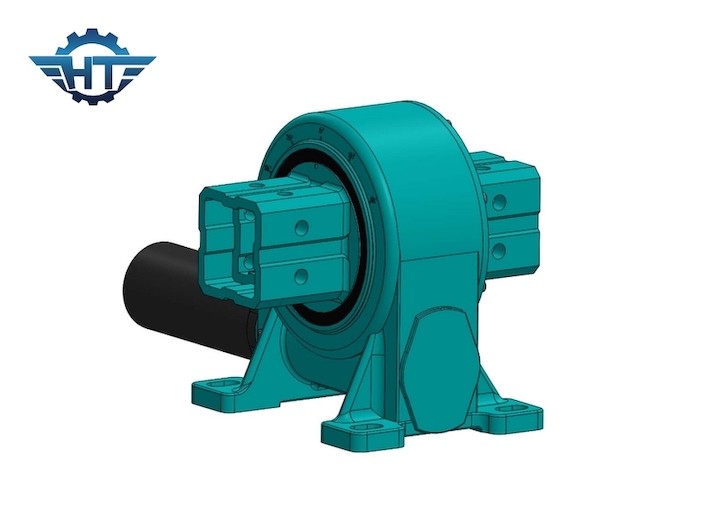

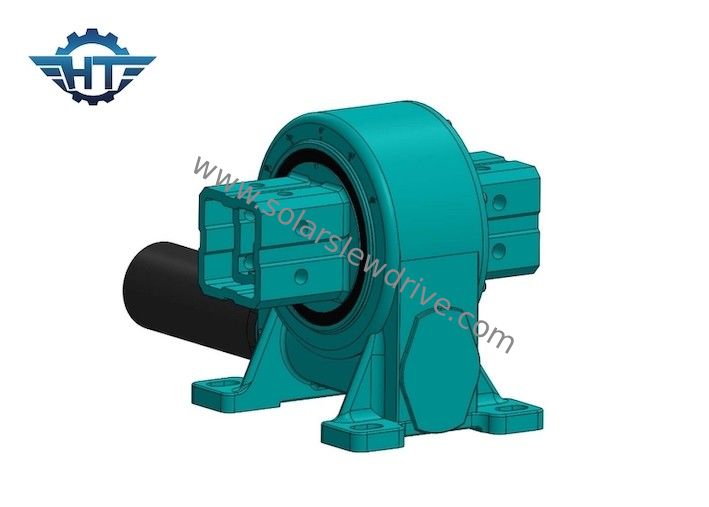

Verticaal type wormwiel Kleine zwenkaandrijving Beschrijving:
De zwenkende aandrijving is de beste oplossing voor elke gelegenheid waar behoefte is aan volledige rotatie en variabele snelheid.Het kan zorgen voor een grotere krachtoverbrenging van het koppel, een hogere nauwkeurigheid en het heeft een compacte structuur.Ingesloten verticale enkelassige vslewing-aandrijving kan de beweging in verticale richtingen realiseren, waarbij de zon van oost naar west wordt gevolgd.Meestal van toepassing op de horizontale enkelassige zonnevolgsystemen of sommige machineapparatuur met vergelijkbare werkomstandigheden.
VE wormwiel betekent verticale installatie zwenkaandrijving, het heeft IP66-bescherming.Het is voornamelijk van toepassing op de hoge arbeidsomstandighedenvereiste voor stofdichte, regenbestendige en corrosiewerende gelegenheden.Het heeft het voordeel dat het apparatuurruimte, maximale laadcapaciteit, compact ontwerp en een lange levensduur en lagere onderhoudskosten bespaart.
Prestatie data
| Model | Verhouding | Nominaal uitgangskoppel (Nm) | Kantelkoppel (Nm) | Houdkoppel (Nm) | Axiale belasting (kN) | Radiale belasting (kN) | efficiëntie | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Sollicitatie
Zwenkende aandrijving is een perfect product voor de toepassing die rotatiekoppelsterkte vereist.
Slew Drive For Solar: het is ontworpen in rotatie van fotovoltaïsche zonnepanelen en verbetert de efficiëntie van de stroomopwekking.Er zijn oplossingen voor het volgen van zonne-energie met één as en twee assen beschikbaar.
Voor windgeneratoren: Zwenkende aandrijvingen worden gebruikt om het voetstuk in windturbines te roteren
Voor toepassing in bouwmachines: op grote schaal toegepast op gemonteerde vrachtwagenkraan, hoogwerker, dokkraan, houtgrijper;
Voor industriële markt: automatisering/assemblagelijn, robotarm
Voor satelliet: zwenkaandrijving kan worden gebruikt voor ruimtecommunicatie en wereldwijde positioneringssystemen in satellietschotels
